Visualizzazione della lunghezza effettiva dell'asta secondo RF-FORM-FINDING

Come posso ottenere la lunghezza effettiva dell'asta delle funi, ad esempio, dopo il calcolo in RF‑FORM‑FINDING?

Risposta:

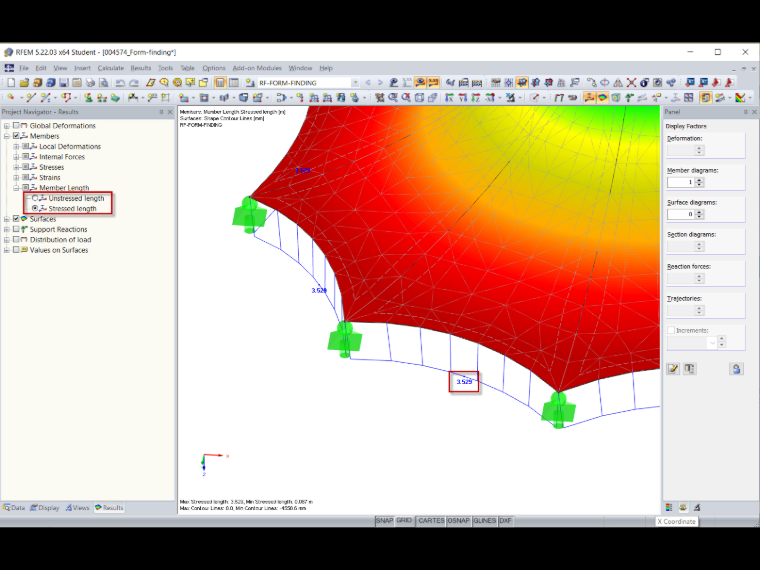

Queste informazioni sono disponibili nel navigatore Risultati per le aste (vedere la Figura 01). Dort werden die Stablängen bezogen auf das belastete System und das unbelastete System ausgegeben. Aus der Formfindung unter Berücksichtigung der Vorspannungen erhält man die "Belastete Länge"

Die Rückrechnung auf die "Unbelastete Länge" kann händisch mithilfe des hookeschen Gesetzes erfolgen:

lunstressed = lstressed - ∆l
σ = E · ε
FA = E · ∆ll
∆l = F · lE · A
lunstressed = lstressed - F · lstressedE · A = lstressed · 1 - FE · A
legge di Hook

FAQ|004574
IT-US | Bandiera FAQ
[IT] FAQ 004574 | Come ottengo la lunghezza effettiva dell'asta dei cavi, ad esempio, dopo il calcolo ...
Lunghezza dell'asta risultante dopo la ricerca della forma
Lunghezza dell'asta risultante dopo la ricerca della forma
Autore

Gerhard lavora nel Product Engineering nel settore delle costruzioni in legno e supporta inoltre il Customer Support. Utilizza la sua esperienza di sviluppo per soluzioni pratiche e realizzabili.

Download
File del modello RFEM
10,42 MB
;
