Modellazione di un telaio piano con collegamenti di colonne incernierate

In questo caso, si consiglia di utilizzare svincoli nodali. Consentono il trasferimento di momenti flettenti nel piano del telaio come un trasferimento di forze assiali e di taglio alle colonne.

I nodi da svincolare sono i rispettivi nodi degli angoli con una cerniera del momento come cerniera dell'asta. Gli oggetti svincolati sono le aste orizzontali nel piano del telaio che sono collegati ai nodi degli angoli.

FAQ

[IT] FAQ 004438 | Come posso modellare un telaio piano che è auto-rigido e incernierato alle colonne...

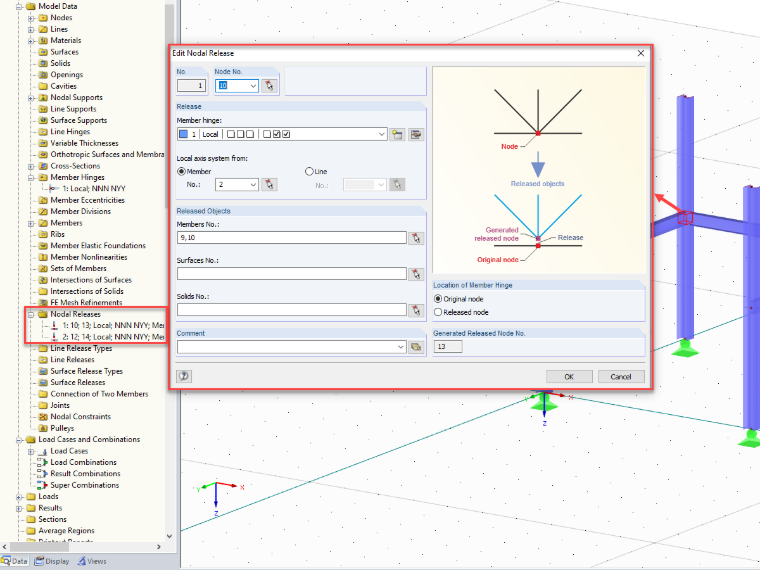

Svincolo nodale
