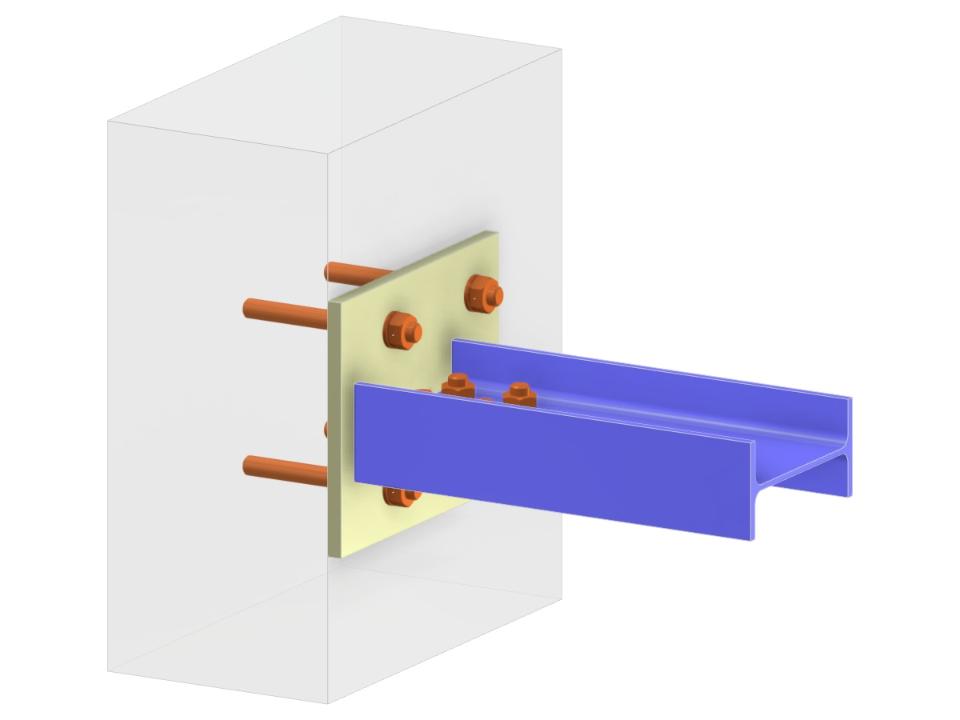

Le modèle présente l'ancrage d'une poutre au bord d'un mur en béton à l'aide d'une plaque d'assise et d'une platine d'about prolongée. Une section en I est utilisée, avec des connexions boulonnées pour garantir un ancrage sécurisé. Cet exemple met en évidence la vérification et l'application d'assemblages boulonnés pour un transfert de charge efficace dans les éléments structurels.
Ancrage de poutre | Plaque de base verticale et plaque de connexion
| Nombre de nœuds | 2 |
| Nombre de lignes | 1 |
| Nombre de barres | 1 |
| Nombre de surfaces | 0 |
| Nombre de solides | 0 |
| Nombre de cas de charge | 4 |
| Nombre de combinaisons de charges | 8 |
| Nombre de combinaisons de résultats | 0 |
| Poids total | 0,022 t |
| Dimensions (métriques) | 1,000 x 0,000 x 0,000 m |
| Dimensions (impériales) | 3.28 x 0 x 0 feet |
