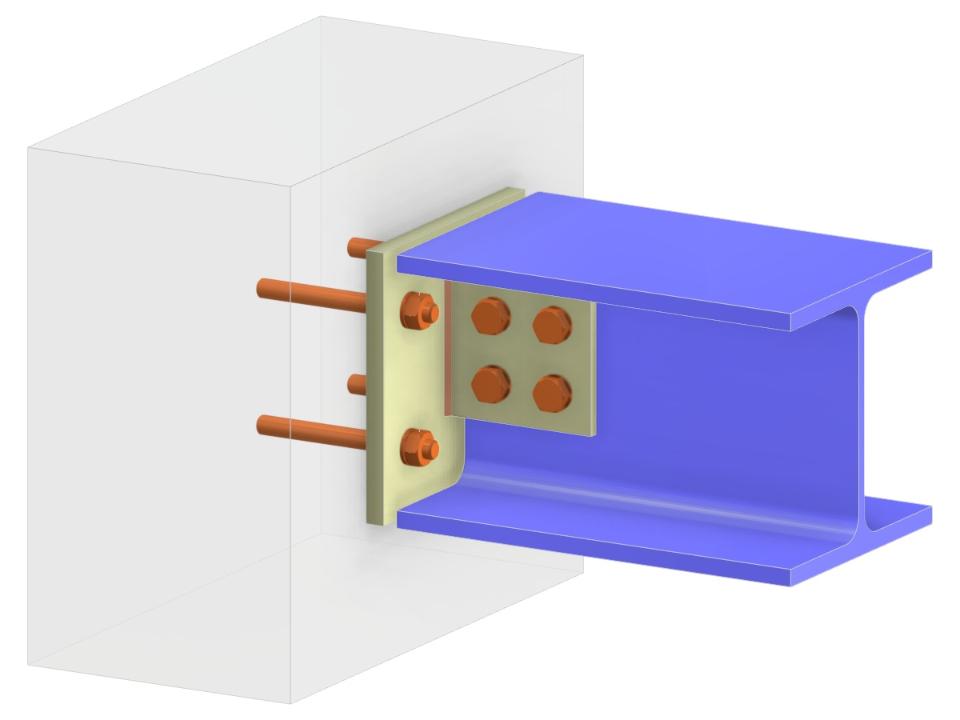

Le modèle présente l'ancrage d'une poutre à l'aide d'une plaque d'assise et d'une platine d'about prolongée. Une section en I est utilisée, avec des connexions boulonnées pour assurer un ancrage sécurisé. #p_001@143223# Cet exemple illustre la conception et l'application d'assemblages boulonnés pour un transfert de charge efficace dans les éléments structurels.
Ancrage de poutre | Plaque de base verticale et plaque de connexion
| Nombre de nœuds | 2 |
| Nombre de lignes | 1 |
| Nombre de barres | 1 |
| Nombre de surfaces | 0 |
| Nombre de solides | 0 |
| Nombre de cas de charge | 4 |
| Nombre de combinaisons de charges | 8 |
| Nombre de combinaisons de résultats | 0 |
| Poids total | 0,103 t |
| Dimensions (métriques) | 1,000 x 0,000 x 0,000 m |
| Dimensions (impériales) | 3.28 x 0 x 0 feet |
