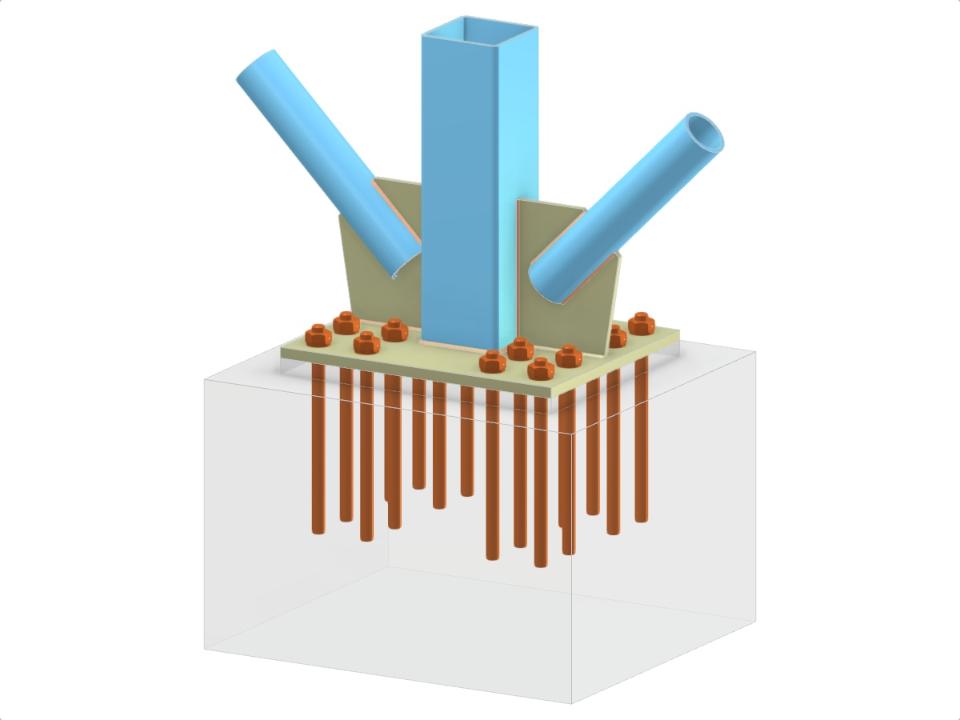

Ce modèle structurel présente un détail de base de colonne avec divers composants : une plaque de base, une colonne avec une section creuse rectangulaire, deux diagonales avec des sections creuses circulaires, et une plaque d'about traversante. Les connexions par soudure des diagonales et l'ancrage de la base de colonne sont mis en avant. Il illustre les connexions complexes et l'intégrité structurelle requises dans les conceptions d'ingénierie modernes.
Base de poteau et deux diagonales de contreventement
| Nombre de nœuds | 4 |
| Nombre de lignes | 3 |
| Nombre de barres | 3 |
| Nombre de surfaces | 0 |
| Nombre de solides | 0 |
| Nombre de cas de charge | 1 |
| Nombre de combinaisons de charges | 1 |
| Nombre de combinaisons de résultats | 0 |
| Poids total | 0,064 t |
| Dimensions (métriques) | 2,000 x 1,000 x 0,000 m |
| Dimensions (impériales) | 6.56 x 3.28 x 0 feet |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
