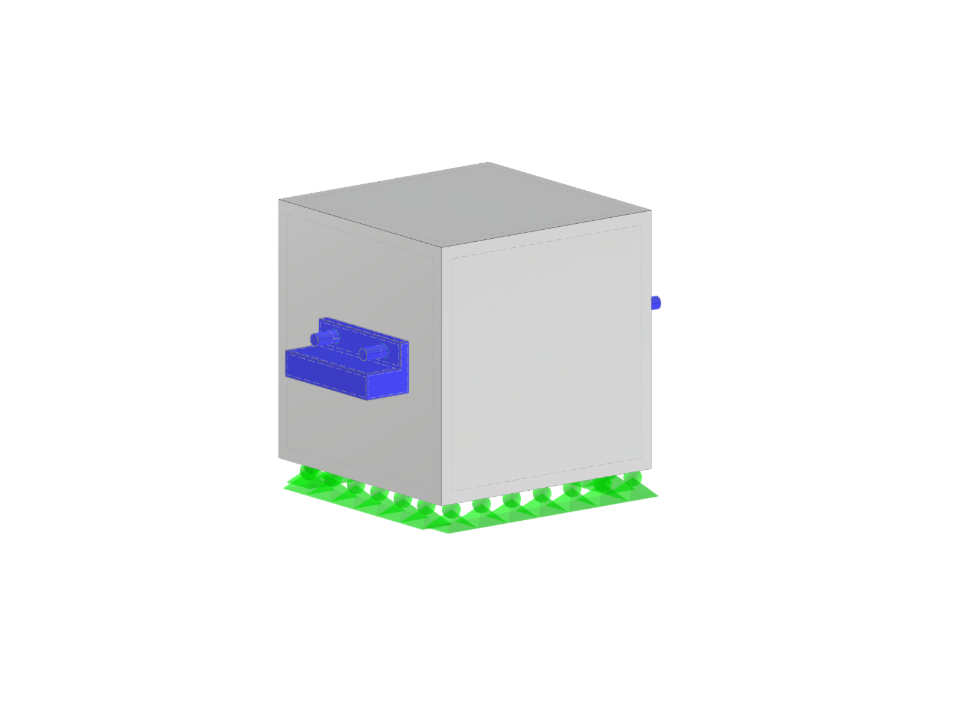

Ce modèle montre une combinaison de structure composée d'un bloc de béton massif et d'une console en acier portante. La connexion des matériaux pose des exigences complexes pour la statique, rendant une modélisation et une analyse précises indispensables. L'application du logiciel Dlubal permet un examen détaillé de la répartition des charges et des distributions de contraintes au sein de la construction.
Modèle utilisé dans
Bloc de béton avec porte-à-faux en acier
| Nombre de nœuds | 36 |
| Nombre de lignes | 52 |
| Nombre de barres | 0 |
| Nombre de surfaces | 24 |
| Nombre de solides | 4 |
| Nombre de cas de charge | 2 |
| Nombre de combinaisons de charges | 8 |
| Nombre de combinaisons de résultats | 0 |
| Poids total | 2,626 t |
| Dimensions (métrique) | 1,000 x 1,000 x 1,460 m |
| Dimensions (impériales) | 3.28 x 3.28 x 4.79 feet |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
