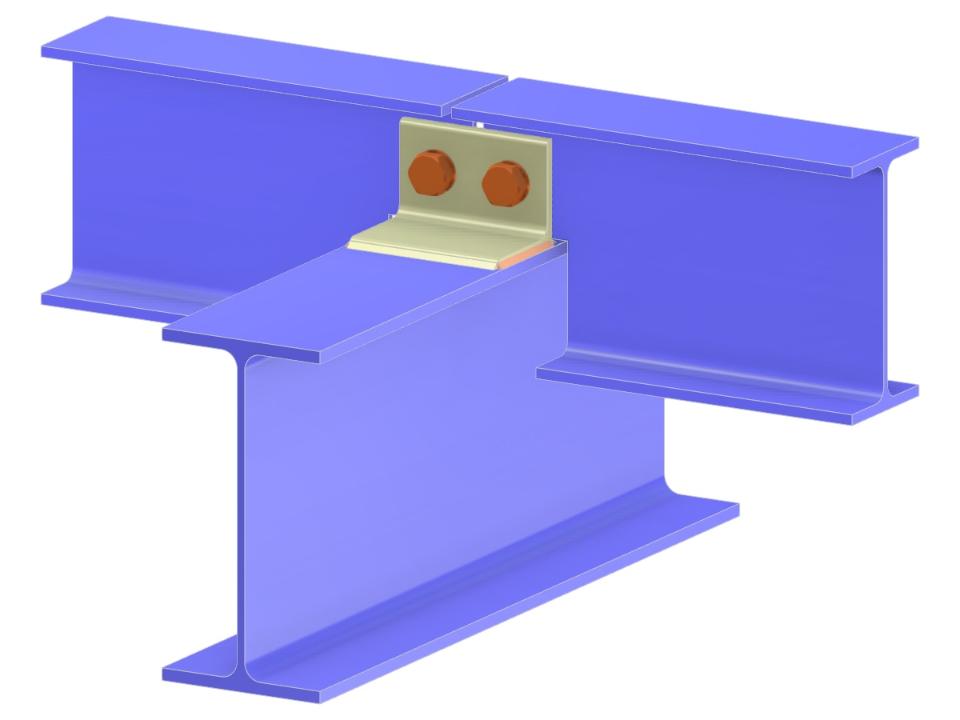

Ce modèle présente la connexion d’une panne à une poutre de toiture à l’aide d’un cornière égale fixée par des boulons. Idéal pour les ingénieurs en structure travaillant sur des constructions en acier, il met en évidence les subtilités de la conception de liaisons efficaces capables de résister aux sollicitations. Cette configuration assure la stabilité et la répartition des forces dans toute la structure, reflétant des pratiques d’ingénierie rigoureuses.
Assemblage de Panne à Poutre de Toiture via Angle égal
| Nombre de nœuds | 5 |
| Nombre de lignes | 4 |
| Nombre de barres | 4 |
| Nombre de surfaces | 0 |
| Nombre de solides | 0 |
| Nombre de cas de charge | 1 |
| Nombre de combinaisons de charges | 4 |
| Nombre de combinaisons de résultats | 0 |
| Poids total | 0,111 t |
| Dimensions (métriques) | 1,000 x 0,000 x 2,000 m |
| Dimensions (impériales) | 3.28 x 0 x 6.56 feet |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
