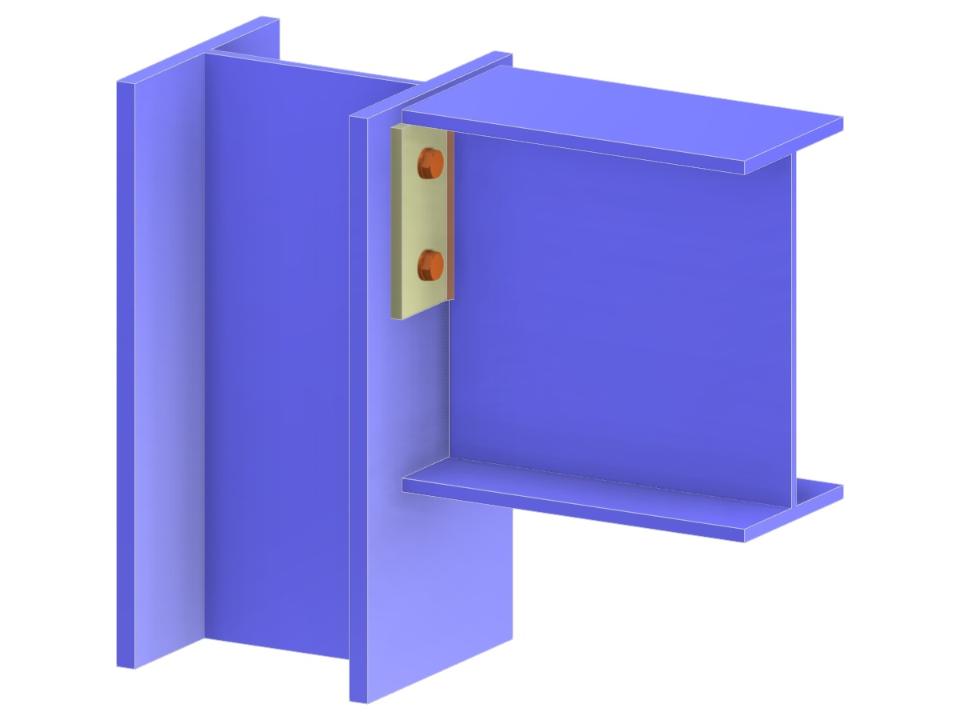

Ce modèle présente une connexion boulonnée entre une poutre et une âme de poteau à l'aide d'une platine d'extrémité à profondeur partielle. La poutre est articulée afin de permettre un mouvement de rotation, réduisant ainsi au minimum le transfert de moment vers le poteau. La conception est optimisée pour les situations de construction où la flexibilité et la facilité de montage sont essentielles. Cette configuration est couramment utilisée dans les structures en acier pour un transfert de charges efficace et une installation simplifiée.
Connexion poutre-poteau via plaque d’extrémité
| Nombre de nœuds | 3 |
| Nombre de lignes | 2 |
| Nombre de barres | 2 |
| Nombre de surfaces | 0 |
| Nombre de solides | 0 |
| Nombre de cas de charge | 0 |
| Nombre de combinaisons de charges | 0 |
| Nombre de combinaisons de résultats | 0 |
| Poids total | 0,039 t |
| Dimensions (métriques) | 0,430 x 0,310 x 0,000 m |
| Dimensions (impériales) | 1.41 x 1.02 x 0 feet |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
