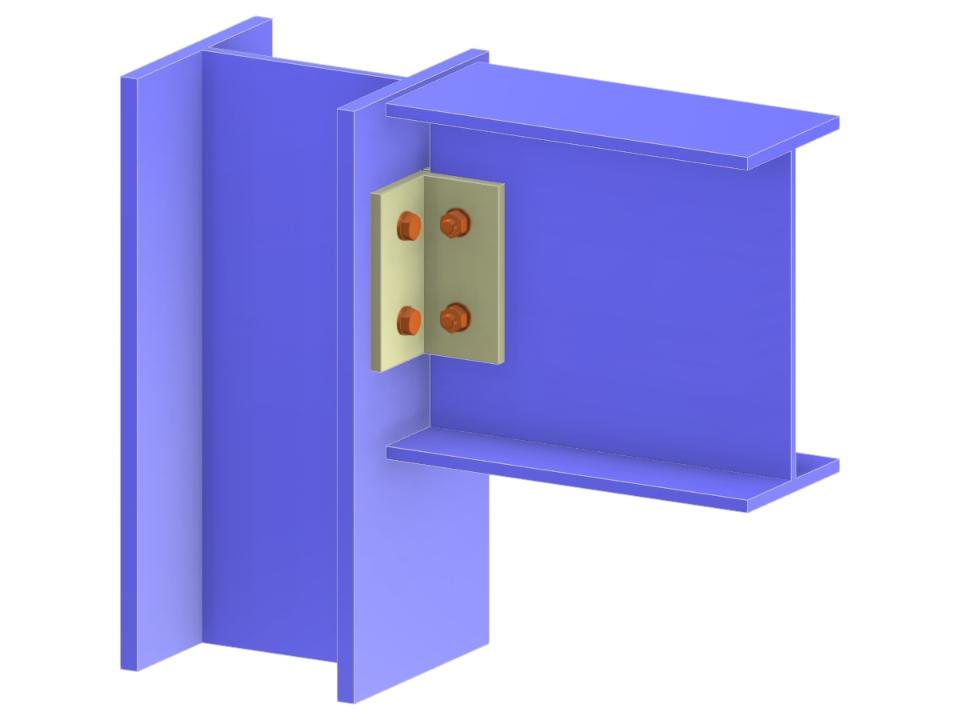

Ce modèle illustre une connexion poutre-poteau à l’aide d’éclisses, en mettant l’accent sur l’âme de la poutre avec des configurations boulonnées et articulées. La conception est structurée de manière à présenter la mise en œuvre détaillée des composants typiques d’assemblages en acier couramment utilisés en génie civil. Les assemblages articulés jouent un rôle essentiel en permettant une liberté de rotation, ce qui est fidèlement reflété dans ce modèle.
Connection poutre sur semelle de poteau via goussets
| Nombre de nœuds | 3 |
| Nombre de lignes | 2 |
| Nombre de barres | 2 |
| Nombre de surfaces | 0 |
| Nombre de solides | 0 |
| Nombre de cas de charge | 0 |
| Nombre de combinaisons de charges | 0 |
| Nombre de combinaisons de résultats | 0 |
| Poids total | 0,043 t |
| Dimensions (métriques) | 0,460 x 0,350 x 0,000 m |
| Dimensions (impériales) | 1.51 x 1.15 x 0 feet |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
