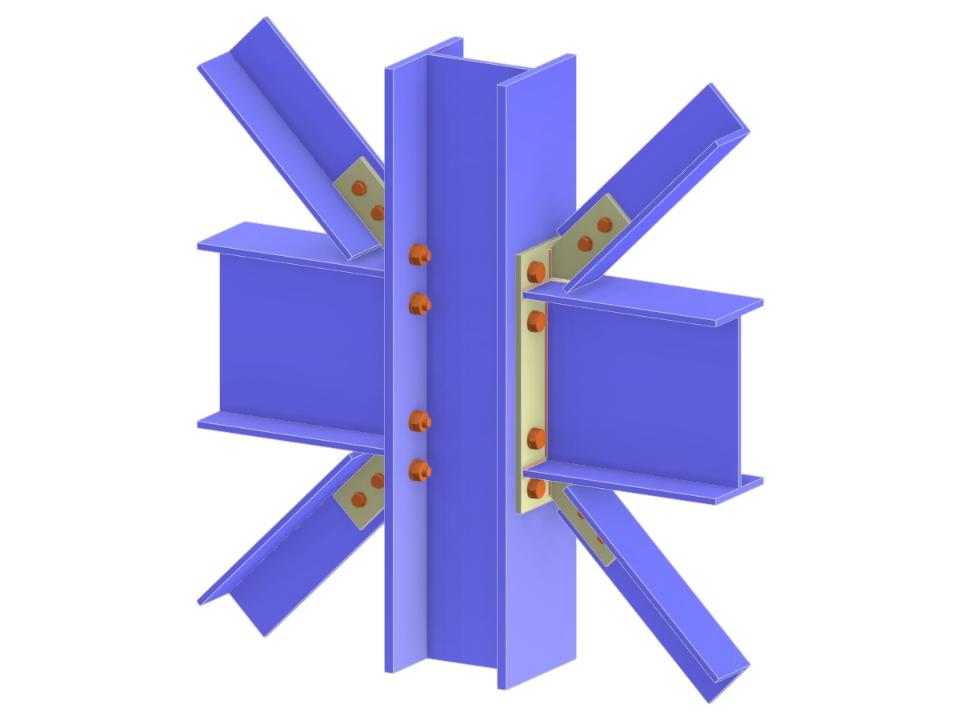

Ce modèle d’ingénierie illustre une connexion double face entre des poutres et un poteau, intégrant à la fois des poutres et des diagonales pour le contreventement vertical. La liaison utilise une platine d’extrémité prolongée pour la poutre et une platine d’âme pour les diagonales, fixées par des boulons. L’ensemble comprend une flexion autour de l’axe principal du poteau ainsi qu’une poutre encastrée avec un assemblage en croix. Cette conception met en évidence un système de liaison structurelle robuste, adapté aux structures complexes.
Poutres et contreventements diagonaux à la connexion de la semelle de poteau via platine d’extrémité allongée et platine d’âme
| Nombre de nœuds | 9 |
| Nombre de lignes | 8 |
| Nombre de barres | 8 |
| Nombre de surfaces | 0 |
| Nombre de solides | 0 |
| Nombre de cas de charge | 0 |
| Nombre de combinaisons de charges | 0 |
| Nombre de combinaisons de résultats | 0 |
| Poids total | 0,145 t |
| Dimensions (métriques) | 0,960 x 0,980 x 0,000 m |
| Dimensions (impériales) | 3.15 x 3.22 x 0 feet |
