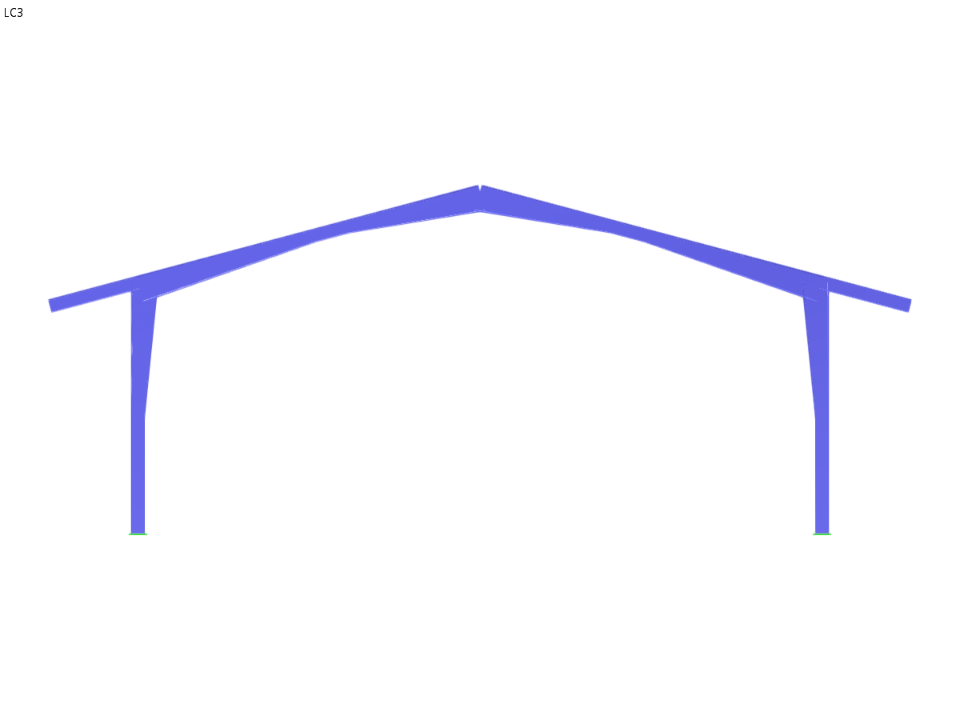

Ce modèle sert de générateur de portiques à deux versants, à un versant et plats. Il fournit une base de conception polyvalente pour différentes structures de toiture et convient à une variété d'applications d'ingénierie. Il permet aux utilisateurs de simuler et d'analyser diverses configurations de portiques sous différentes conditions de charge, améliorant ainsi l'efficacité et la précision de l'analyse structurelle.
Générateur de cadres pour différents types de pente
| Des paramètres de bloc modifiables dynamiquement | |
| Nombre de nœuds | 13 |
| Nombre de lignes | 12 |
| Nombre de barres | 12 |
| Nombre de surfaces | 0 |
| Nombre de solides | 0 |
| Nombre de cas de charge | 3 |
| Nombre de combinaisons de charges | 7 |
| Nombre de combinaisons de résultats | 0 |
| Poids total | 2,022 t |
| Dimensions (métriques) | 18,865 x 7,500 x 0,000 m |
| Dimensions (impériales) | 61.89 x 24.61 x 0 feet |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
