Description

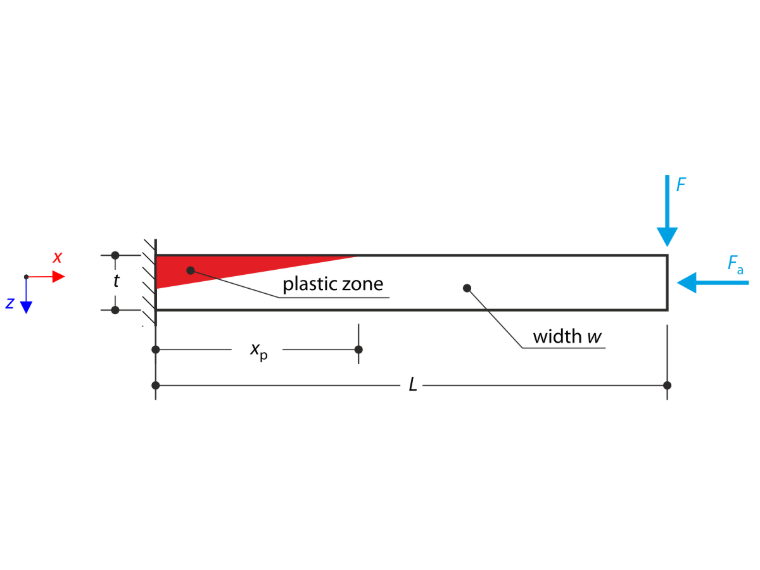

Un porte-à-faux est complètement encastré à son extrémité gauche (x = 0) et soumise à u effort tranchant F et à un effort normal Fa à son extrémité droite. La résistance en traction est nulle et le comportement en compression reste élastique. Le problème est décrit par les paramètres suivant. De petites déformations sont considérées et le poids propre est négligé dans cet exemple. Déterminez la flexion maximale uz,max.
| Matériau | Élasto-plastique | Module d'élasticité | E | 210000.000 | MPa |
| Coefficient de Poisson | ν | 0.000 | - | ||
| Module de cisaillement | G | 105000.000 | MPa | ||
| Résistance plastique à la traction | ft | 0.000 | MPa | ||
| Géométrie | Porte-à-faux | Longueur | L | 2.000 | m |
| Largeur | w | 0.005 | m | ||
| Épaisseur | t | 0.005 | m | ||
| Charge | Effort tranchant | F | 4.000 | N | |
| Effort normal | Fa | 5000.000 | N | ||
Solution Analytique

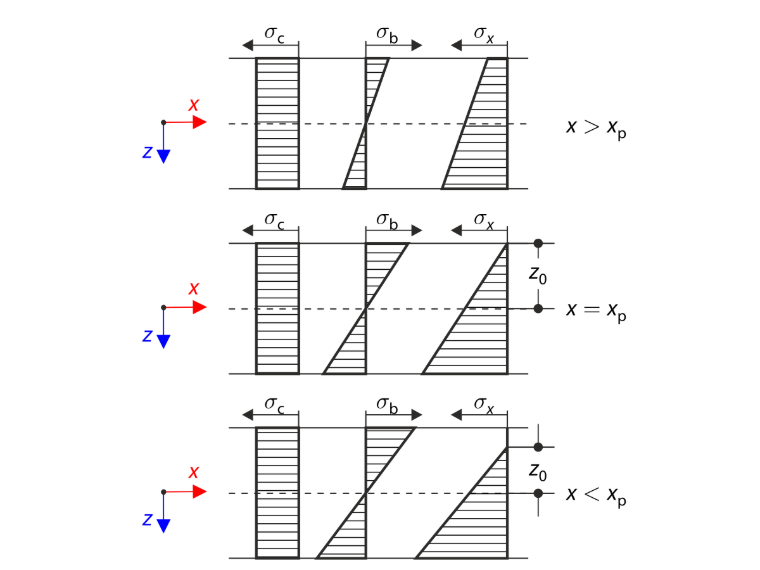

L’effort tranchant F, conjointement avec l’effort normal Fa, provoque l'état élasto-plastique du porte-à-faux selon le croquis suivant. La longueur de la zone élasto-plastique est décrite par le paramètre xp. La contrainte σx est composée de la contrainte de flexion σb et de la contrainte de compression σc, et elle est définie selon la formule suivante :
où κ(x) est la courbure et le paramètre z0(x) est défini de sorte que σx(x,z0)=0. La première plastification se produit lorsque la contrainte en flexion sur la surface supérieure à l'extrémité fixe atteint la valeur de la contrainte de compression.
L’effort tranchant résultant est de F=2.083 N. Ainsi, le porte-à-faux sous effort tranchant F=4.000 N est dans un état élasto-plastique. Dans la zone élasto-plastique (x < xp), l'équilibre entre les moments de flexion et les efforts normaux doit être satisfait.
En résolvant ces équations, la courbure dans la zone élasto-plastique κp et le paramètre z0 résultent comme suit.
La longueur de la zone élasto-plastique xp peut être obtenue à partir de la dernière équation sous la condition z0(xp)=-t/2.
La courbure κe dans la zone élastique (x > xp) est décrite par la formule de Bernoulli-Euler :
La déformation maximale uz,max peut enfin être calculée selon la formule suivante
Paramètres RFEM
- Modélisé dans RFEM 5.26 et RFEM 6.11
- La taille de l'élément est lFE= 0.020 m
- Une analyse géométriquement linéaire est considérée
- Le nombre d'incréments est de 10
- La rigidité au cisaillement des éléments est négligée
Résultats
| Modèle de matériau | Solution Analytique | RFEM 6 | RFEM 5 | ||
| uz,max [m] | uz,max [m] | Ratio [-] | uz,max [m] | Ratio [-] | |
| Isotrope Nonlinéaire Élastique 1D | 1.232 | 1.231 | 0.999 | 1.231 | 0.999 |
| Maçonnerie Isotrope 2D | 1.237 | 1.004 | 1.237 | 1.004 | |
| Nonlinéaire Élastique 2D/3D, Mohr - Coulomb | 1.237 | 1.004 | 1.237 | 1.004 | |
| Nonlinéaire Élastique 2D/3D, Drucker - Prager | 1.237 | 1.004 | 1.237 | 1.004 | |
| Plastique Isotrope 2D/3D, Mohr - Coulomb | 1.237 | 1.004 | 1.237 | 1.004 | |
| Plastique Isotrope 2D/3D, Drucker - Prager | 1.237 | 1.004 | 1.236 | 1.003 | |
