Pour certaines normes, l'onglet Surfaces de la boîte de dialogue 'Configuration pour l’ELU' ou 'Configuration de résistance' est disponible. Vous y trouverez les paramètres de base pour la vérification des surfaces en bois massif, Bois lamellé-collé ou Matériaux de type bois.
Les 'Paramètre de vérification' sont répartis en plusieurs catégories, qui diffèrent selon la norme de calcul. Les sections suivantes décrivent les paramètres de ces normes :
EN 1995
Limites d'exploitation pour ignorer les efforts internes et contraintes
Cette catégorie gère des valeurs limites personnalisées concernant les très petites contraintes : si le rapport η entre la contrainte existante et la valeur de calcul de la résistance est inférieur à la valeur limite, la contrainte n'est pas prise en compte dans la vérification. Le contexte de cette option est décrit plus en détail au chapitre Barres | Général.
Résistance du système
Lorsque le système de répartition continue des charges, pour des éléments structurels similaires avec le même espacement (par exemple des solives de plancher identiques côte à côte), est capable de transférer les charges d'une surface vers les surfaces adjacentes, la résistance des éléments structurels peut être augmentée selon [1] 6.6 du facteur ksys. Dans ce cas, cochez la case.
Combinaison de la compression et de la flexion dans la direction du fil
Si aucune analyse de stabilité n'est effectuée, alors selon [1] 6.2.4(1), en cas d'actions combinées de flexion et de compression, la part de la compression peut être prise en compte de manière quadratique. Cette option peut être activée pour le bois massif, mais pas pour le Bois lamellé-croisé.
Combinaison du cisaillement et de la contrainte perpendiculaire à la direction du fil
Si les vérifications doivent prendre en compte l'interaction du cisaillement dans le plan xy et de la traction ou de la compression perpendiculaire à la direction du fil, cochez la case.
NDS
Limites d'exploitation pour ignorer les efforts internes et contraintes
Cette catégorie gère des valeurs limites personnalisées concernant les très petites contraintes : si le rapport η entre la contrainte existante et la valeur de calcul de la résistance est inférieur à la valeur limite, la contrainte n'est pas prise en compte dans la vérification. Le contexte de cette option est décrit plus en détail au chapitre Barres | Général.
Facteur de conservatisme
Lors de la vérification des panneaux en Bois lamellé-croisé, les capacités portantes en moment calculées dans la direction de résistance principale (β = 0°) doivent, selon ANSI/APA PRG 320, être multipliées par le coefficient 0.85 par mesure de conservatisme. Ce coefficient pour la flexion hors plan est appelé dans le programme « facteur de conservatisme » Ccon et est activé par préréglage. Vous pouvez vérifier les coefficients pour les directions des couches et les ajuster si nécessaire.

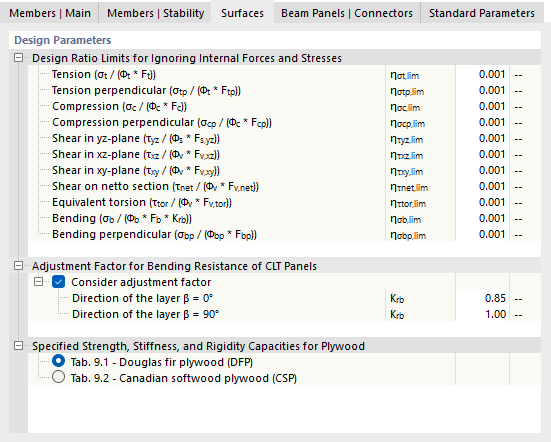

CSA
Limites d'exploitation pour ignorer les efforts internes et contraintes
Cette catégorie gère des valeurs limites personnalisées concernant les très petits efforts internes : si le rapport η entre la contrainte existante et la valeur de calcul de la résistance de la section est inférieur à la valeur limite, la contrainte n'est pas prise en compte dans la vérification. Le contexte de cette option est décrit plus en détail au chapitre Barres | Général.
Facteur d'ajustement pour la résistance en flexion des panneaux en Bois lamellé-croisé
Lors de la vérification des panneaux en Bois lamellé-croisé, les capacités portantes en moment calculées dans la direction de résistance principale (β = 0°) doivent, selon [3] section 8.1.4.3.1, être multipliées par le coefficient 0.85 par mesure de conservatisme. Ce facteur d'ajustement pour la flexion hors plan est activé par préréglage. Vous pouvez vérifier les coefficients Krb pour les directions des couches et les ajuster si nécessaire.
Capacités de résistance et de rigidité indiquées pour le contreplaqué
Pour les surfaces en contreplaqué, des capacités de résistance différentes s'appliquent selon le matériau. Sélectionnez l'option appropriée dans la liste :
