Message lors de l'importation de fichiers DXF en raison de grandes dimensions

Lorsque j’importe un fichier dxf, un message m'indique que les cotations du modèle sont supérieures à 10 000 mètres. Que faire ?

Réponse:

Ce message (Figure 01) indique que les cotations du modèle sont très grandes. Les causes peuvent être les suivantes :

  1. Les dimensions du modèle sont en effet très grandes, aucune action particulière n'est alors nécessaire.
  2. Beim Import wurden die falschen Längeneinheiten eingestellt. Dans ce cas, vérifiez les unités de longueur dans l’onglet « Format ASCII DXF (*.dxf) » de la fenêtre « Importer » et définissez l’unité de longueur souhaitée (Figure 02).
  3. Das Modell ist weit vom Ursprung entfernt. Le modèle d'origine peut être modifié dans le logiciel de CAO utilisé, puis importé dans RSTAB/RFEM.
Message
Message

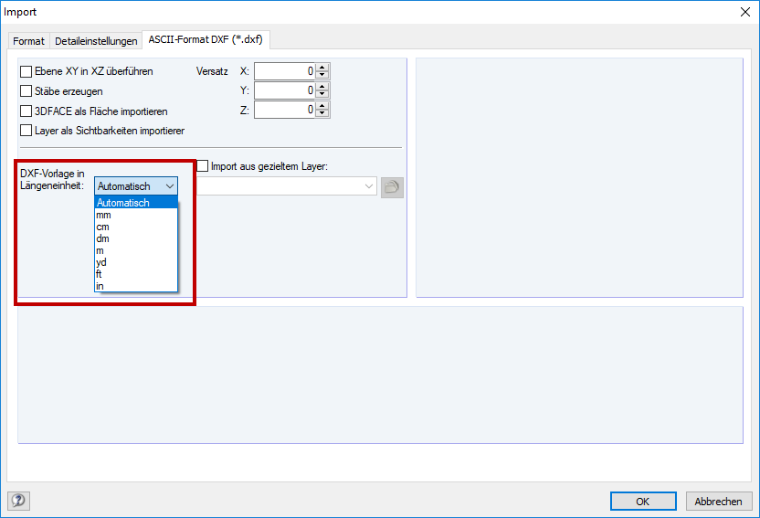

Importation au format ASCII DXF: Définition de l'unité de longueur
Importation au format ASCII DXF: Définition de l'unité de longueur
