Création d'une articulation ciseaux entre des surfaces avec une libération linéique

Une articulation ciseaux peut-elle être créée entre des surfaces ?

Réponse:

Il est possible de créer une articulation ciseaux entre des surfaces grâce à des libérations linéiques. Dans le modèle ci-dessous, une libération linéique a été créée sur la ligne 5, libérant ainsi les surfaces 3 et 4. Les surfaces 3 et 4 se réfèrent automatiquement à la ligne 8 nouvellement générée, l'articulation ciseaux est donc correctement définie.

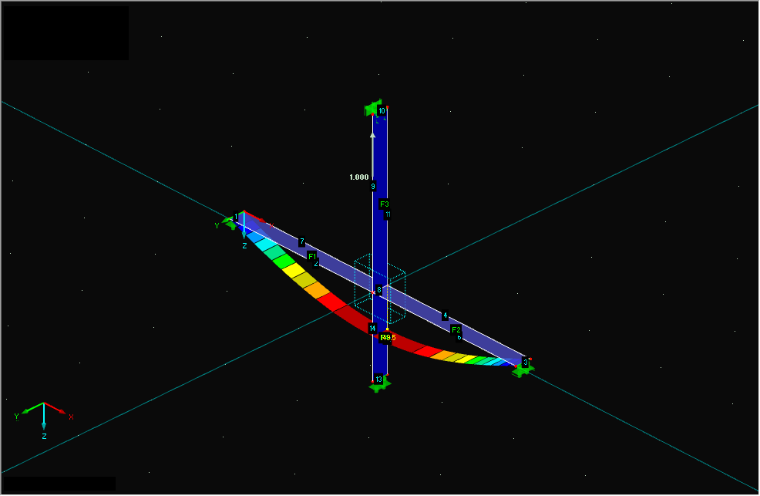

Libération linéique comme « articulation ciseaux » entre les surfaces
Libération linéique comme « articulation ciseaux » entre les surfaces
Auteur

Thomas traite au sein du Customer Support les demandes techniques relatives au logiciel. Il se familiarise de manière fiable avec différents sujets et développe des solutions adaptées.

Téléchargements
Modèle avec surfaces à articulations ciseaux
388 KB
;
