Définition des articulations plastiques dans RFEM 6
Les articulations plastiques sont indispensables pour l'analyse pushover en tant que méthode statique non linéaire pour l'analyse sismique des structures. Dans cette analyse, un schéma de charge latérale prédéterminé est appliqué à la structure et augmenté progressivement afin d'identifier le fluage, la formation des articulations plastiques et la charge à laquelle la défaillance des différents éléments structuraux se produit.
Le comportement non linéaire de la structure est représenté par la courbe de capacité ou courbe pushover en tant que courbe charge-déformation des efforts tranchants à la base en fonction du déplacement horizontal en toit du bâtiment.

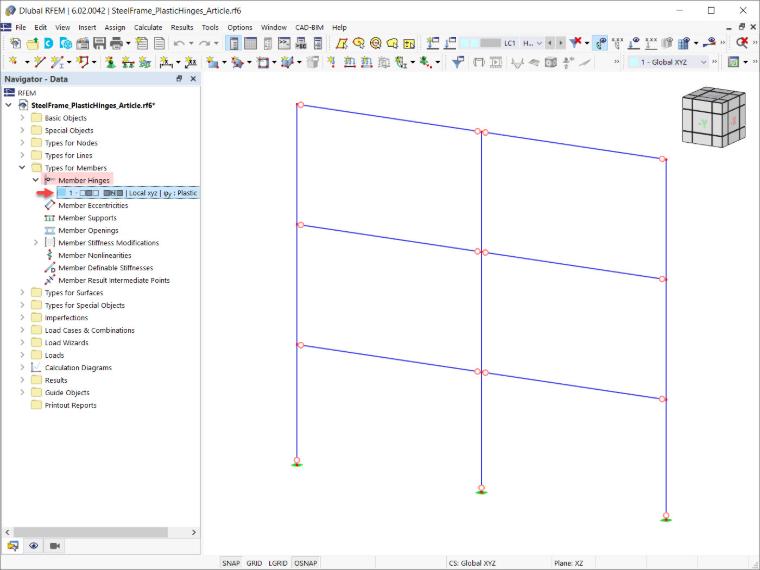

Les courbes pushover peuvent être créées à l'aide d'articulations plastiques. Dans RFEM 6, les articulations plastiques peuvent être définies comme articulations de barre disponibles sous « Type pour barre » dans les données du navigateur (fig. 1).

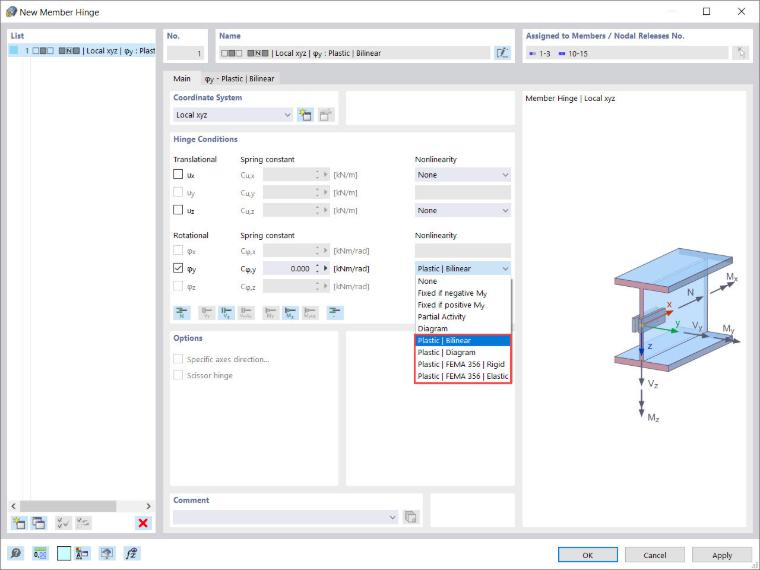

Quatre possibilités sont disponibles avec l'option « Plastique » d'un composant d'articulation à comportement non linéaire (fig. 2) :
- Bilinéaire
- Diagramme
- FEMA 356 | Rigide
- FEMA 356 | Élastique
Les articulations selon l'EN 1998-3 sont en cours de développement et seront bientôt disponibles.

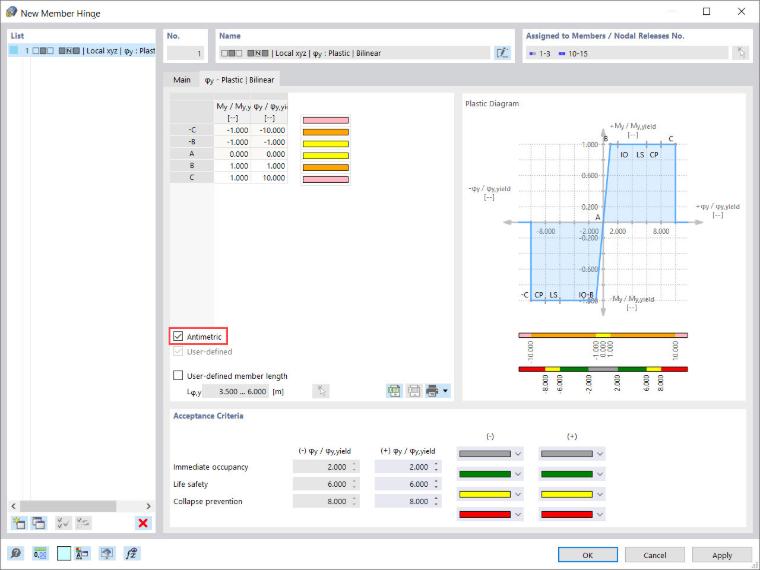

À titre d'exemple, une articulation plastique avec l'option « Plastique | Bilinéaire » sera créée dans cet article. En sélectionnant cette option, un nouvel onglet est disponible pour définir les propriétés des zones plastiques (fig. 3). Les propriétés dans les zones négative et positive étant identiques, la case à cocher « Antimétrique » est activée. Cependant, il est également possible d’assigner des propriétés différentes dans les zones négative et positive en décochant cette case.
Les propriétés des zones plastiques sont associées aux valeurs des rapports suivants : « My/My,yield » et « φy/φy,yield » (fig. 3). Avec une valeur de 1 pour My/My,yield, par exemple, la section commence à fluer en atteignant le moment plastique.
À ce stade, veuillez noter qu'une définition appropriée de la longueur de barre est également importante, car elle affecte le calcul de la raideur de l'articulation plastique. Bien que la longueur de barre soit reconnue automatiquement à partir des longueurs des barres auxquelles l'articulation est assignée , vous avez la possibilité de définir une longueur de barre personnalisée pour l'articulation en cochant la case correspondante.
Ensuite, la section « Critères d'acceptation » de cette boîte de dialogue permet de définir les valeurs limites des critères de fluage à appliquer pour la sécurité du bâtiment (fig. 3). La description des critères d'acceptation se trouve dans les normes.
Par exemple, la valeur de 6 000 pour φ/φyield signifie que la valeur critique pour la « sécurité de vie » est atteinte dès que les déformations plastiques sont six fois supérieures à celles se produisant lorsque la limite d'élasticité est atteinte.
Enfin, les propriétés assignées de l'articulation plastique ainsi que les zones des critères d'acceptation sont représentées sous « Diagramme plastique » dans le coin supérieur droit de la boîte de dialogue (fig. 3).
