Options pour le calcul des facteurs de réduction

In FE-BEUL 8 gibt es in den Detaileinstellungen zwei Optionen, die für die Berechnung der Abminderungsfaktoren des Beulens herangezogen werden können.

Die Option "Verschiedene Beulkurven" (Bild 1) verwendet für die vorhandenen Spannungen unterschiedliche Beulkurven:

  • für die Spannungen in x-Richtung die Gleichungen nach Kap. 4.4 (2) der EN 1993-1-5,
  • für die Spannungen in z-Richtung die Formel nach Anhang B.1,
  • für die Schubspannungen die Tabelle 5.1.

Option "Verschiedene Beulkurven"
Option "Verschiedene Beulkurven"

Wird die Option "Allgemeine Beulkurve" (Bild 2) verwendet, werden die Abminderungsfaktoren generell nach der Formel im Anhang B.1 berechnet. Diese Option liegt generell auf der sicheren Seite, jedoch können durch die Verwendung der Option "Verschiedene Beulkurven" wirtschaftlichere Ergebnisse erzielt werden.

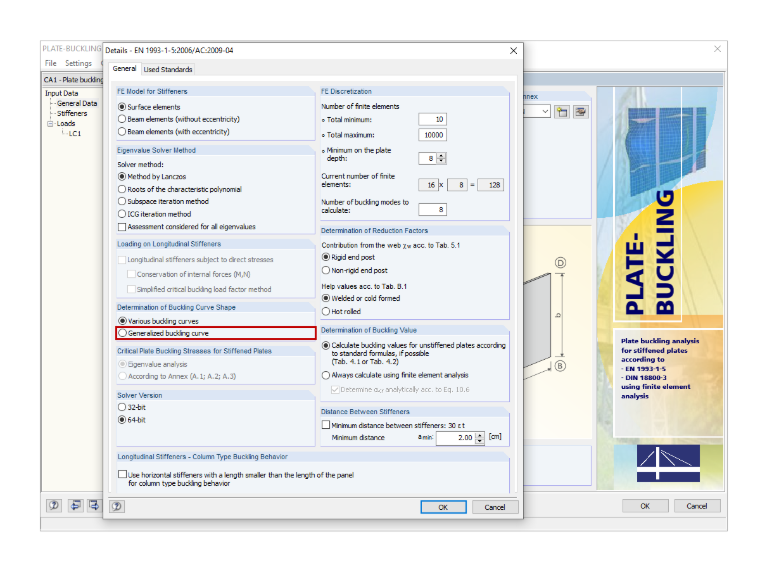

Option "Allgemeine Beulkurve"
Option "Allgemeine Beulkurve"
