Modèle 3D d’une halle en acier avec toiture en treillis et poteaux dans RFEM, incluant des cas de charge de vent, neige et des panneaux solaires
Modèle 3D d’une halle en acier avec toiture en treillis et poteaux dans RFEM, incluant des cas de charge de vent, neige et des panneaux solaires
14.09.2026
064781

Modèle RFEM de la halle en acier à Salzbourg, Autriche

Modèle 3D d’une halle en acier avec toiture en treillis et poteaux dans RFEM, incluant des cas de charge de vent, neige et des panneaux solaires

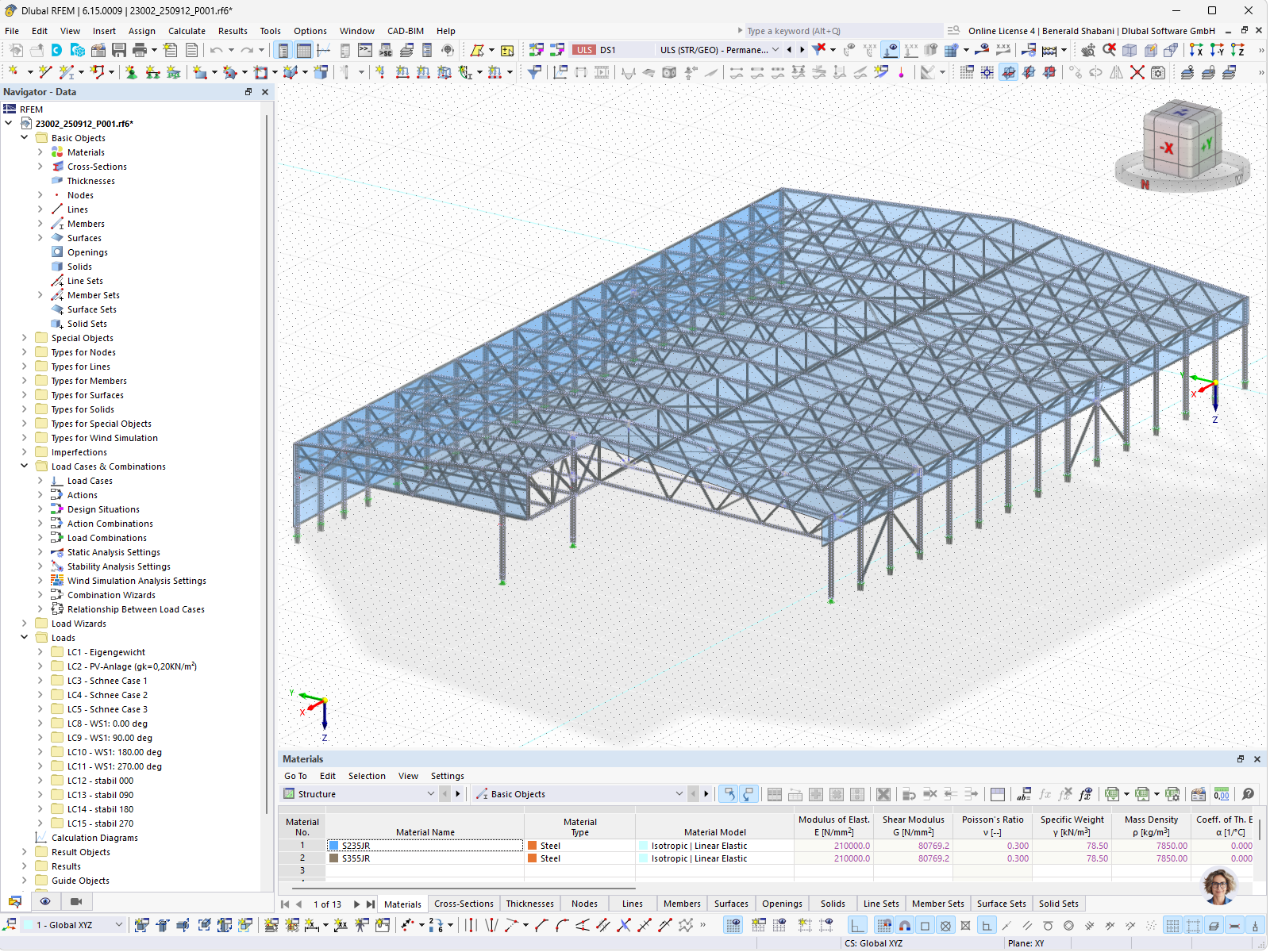

La surface RFEM affiche le modèle 3D d'une halle en acier avec toiture en treillis et poteaux en acier verticaux. Le navigateur répertorie de manière structurée les objets de base, les cas de charge tels que le poids propre, des panneaux solaires (0,20 kN/m²), les cas de charge de neige et de vent spécifiques à l’Autriche ainsi que les analyses de stabilité. Les cas de charge de vent WS1 avec des angles de 0° à 270° documentent la simulation de différentes directions du vent. Le tableau ci-dessous répertorie le matériau S235JR avec des modules d'élasticité de 210.000 N/mm² comme modèle de matériau isotrope et linéairement élastique. Le modèle sert à l'analyse statique et de stabilité de la structure de halle. © ZT-Büro Matthias Mösl
Utilisé dans
Modèle 3D
Non disponible au téléchargement Projet client / vue uniquement
En savoir plus sur le modèle 3D
Spécifications
Nombre de nœuds 821
Nombre de lignes 1647
Nombre de barres 1582
Nombre de surfaces 5
Nombre de solides 0
Nombre de cas de charge 13
Nombre de combinaisons de charges 140
Nombre de combinaisons de résultats 0
Poids total 197,995 t
Dimensions (métriques) 83,390 x 12,467 x 53,010 m
Dimensions (impériales) 273.59 x 40.9 x 173.92 feet
