Déformation de la dalle supérieure du 2e étage dans RFEM

Représentation en couleurs des déplacements uz sous le cas de charge d'exploitation Q2 lors du calcul de structure d’une dalle de plancher dans RFEM

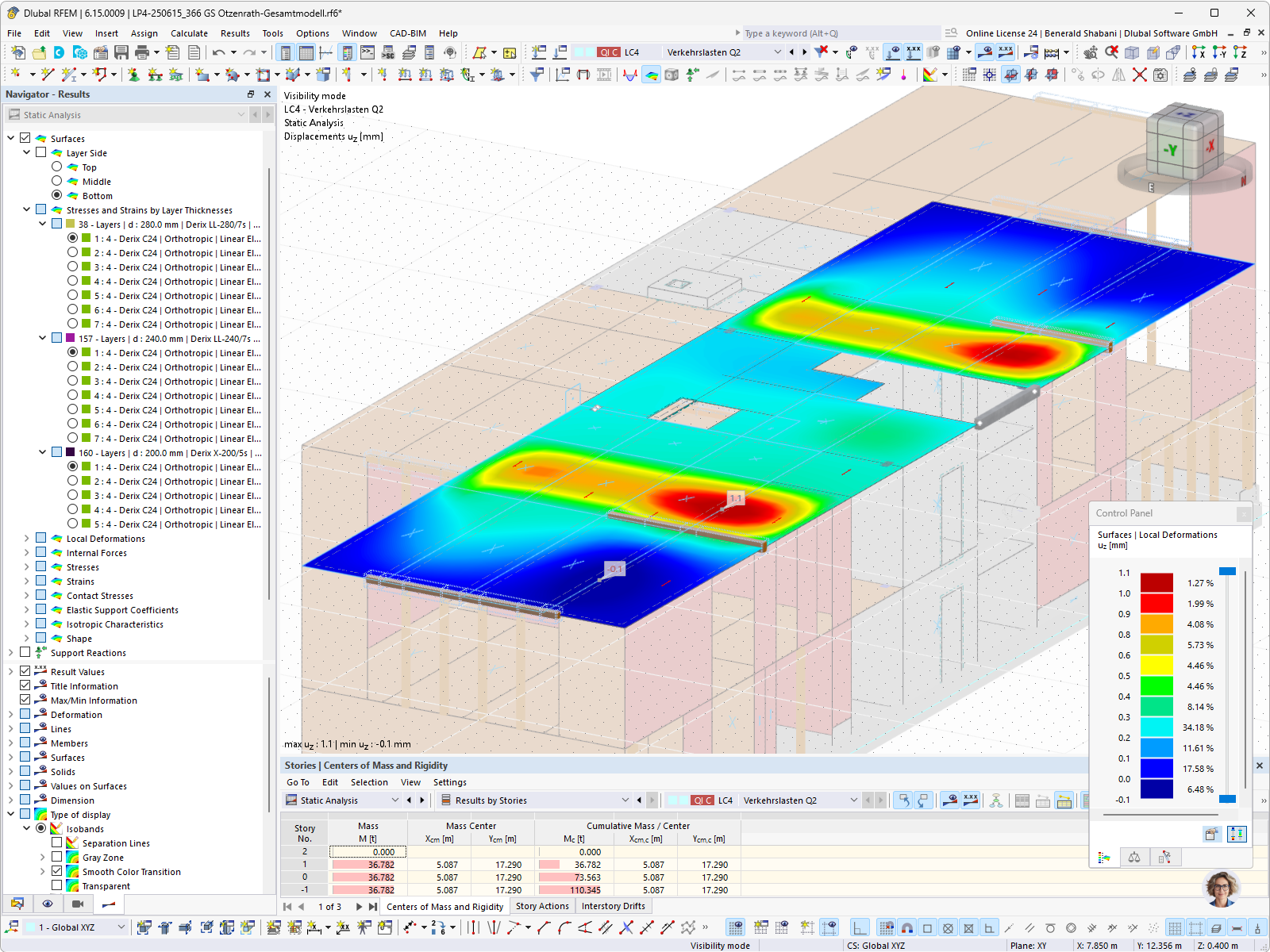

L'image montre dans RFEM les résultats de l'analyse de déformation uz [mm] d'un plancher en bois dans le cas de charge CO4 – Surcharges d'exploitation Q2. La représentation en couleurs des déformations locales indique des déplacements maximaux de 1,1 mm dans les travées du plancher, tandis que la structure du navigateur répertorie des couches de Derrix LL-280, Derrix C24 et Derrix X-200. Dans le panneau de contrôle, les valeurs en pourcentage des classes de déformation sont attribuées aux zones aux couleurs dégradées. Sous la fenêtre, les masses et les centres de masse et de rigidité par étage sont répertoriés sous forme de tableau, avec notamment une masse cumulée de 110,345 t. L'analyse appartient au modèle global GS Otzennath du pôle élémentaire. © Baues + Partner
Utilisé dans
Modèle 3D
Non disponible au téléchargement Projet client / vue uniquement
En savoir plus sur le modèle 3D
Spécifications
Nombre de nœuds 613
Nombre de lignes 881
Nombre de barres 99
Nombre de surfaces 181
Nombre de solides 0
Nombre de cas de charge 21
Nombre de combinaisons de charges 1328
Nombre de combinaisons de résultats 0
Poids total 767,924 t
Dimensions (métriques) 10,030 x 11,870 x 33,930 m
Dimensions (impériales) 32.91 x 38.94 x 111.32 feet
