Analyse de déformation de la passerelle en acier sous charges d’exploitation dans RFEM

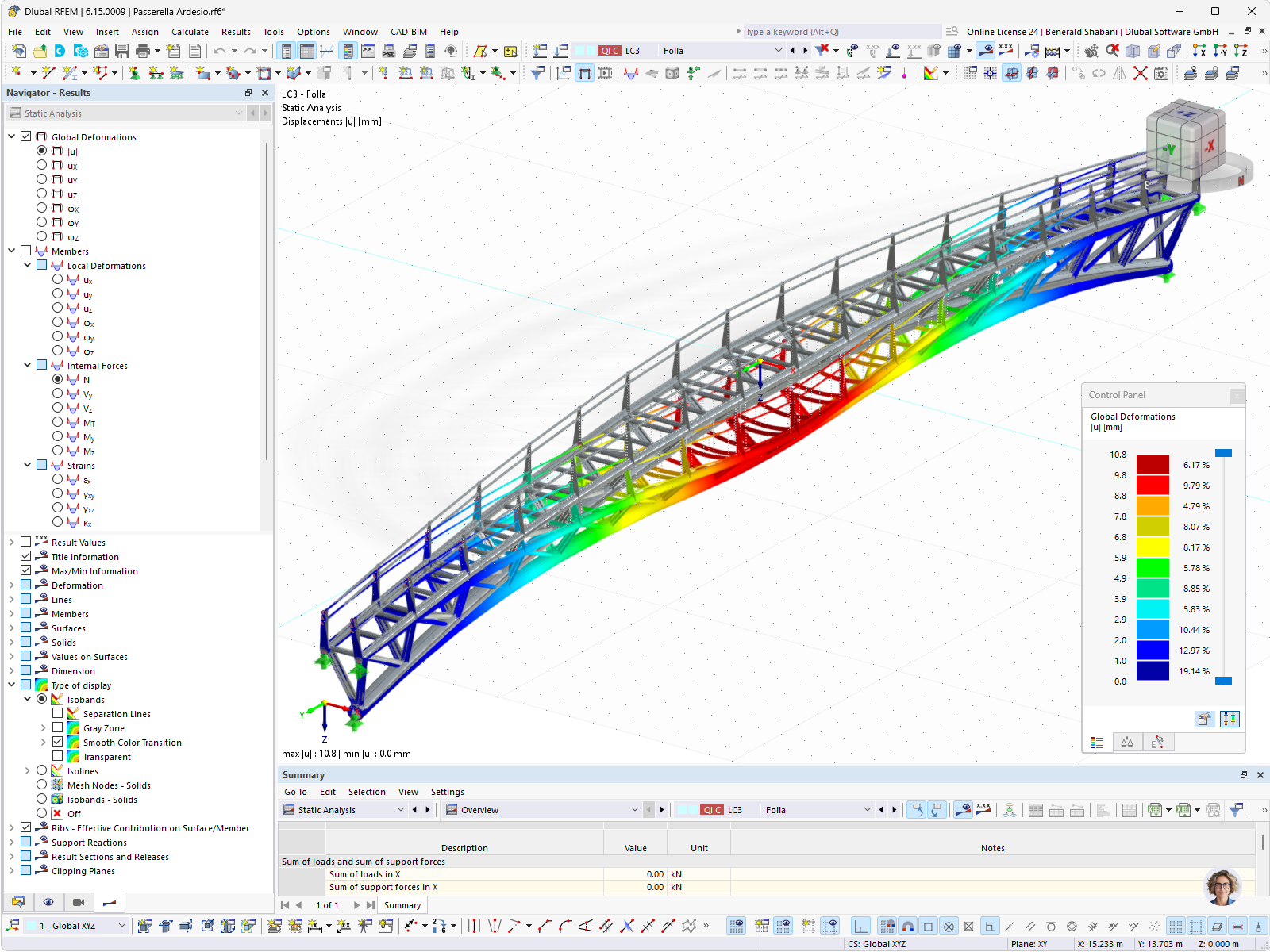

Représentation des résultats dans RFEM des déformations d’une passerelle en acier cintrée sous charges d’exploitation
L’image montre l’analyse de déformation d’une passerelle cintrée en acier sous charges d’exploitation dans RFEM. En l’occurrence, des charges induites par des piétons. L’affichage coloré des résultats visualise les déplacements de la structure porteuse, les déformations le long du pont étant représentées à l’aide d’une échelle de couleurs. La déformation totale maximale s’élève selon l’affichage des résultats à 10,8 mm. © Rota Nodari
Utilisé dans
Modèle 3D
Non disponible au téléchargement
Projet client / vue uniquement
En savoir plus sur le modèle 3D
Spécifications
| Nombre de nœuds | 333 |
| Nombre de lignes | 532 |
| Nombre de barres | 532 |
| Nombre de surfaces | 0 |
| Nombre de solides | 0 |
| Nombre de cas de charge | 8 |
| Nombre de combinaisons de charges | 188 |
| Nombre de combinaisons de résultats | 0 |
| Poids total | 55,904 t |
| Dimensions (métriques) | 3,000 x 6,557 x 51,087 m |
| Dimensions (impériales) | 9.84 x 21.51 x 167.61 feet |
