Distribución de carga en barras para el método del eje angular

¿Cómo se distribuye la carga a las barras en el método del eje angular si las barras se excluyen de la aplicación de carga?

Respuesta:

Una carga superficial de 1 kN/m² delimitada por el nudo 1 al nudo 4 solo se aplica a la barra 3 (figura 01).

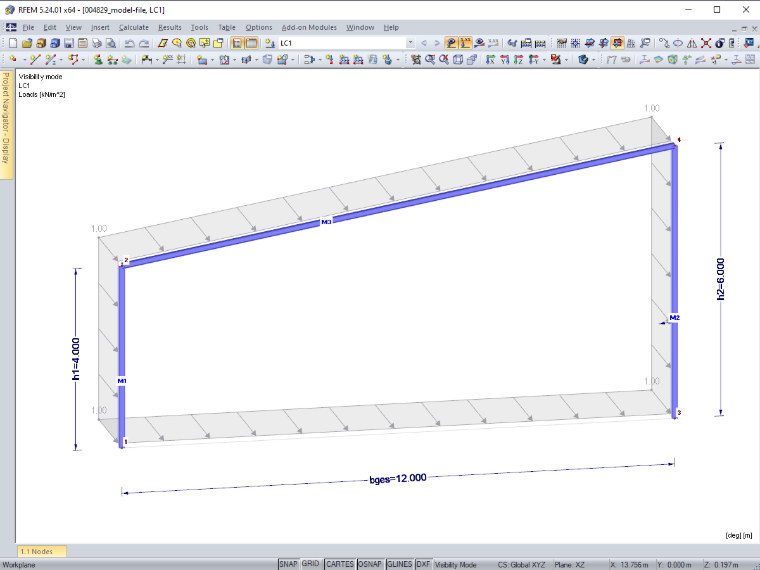

1 Carga superficial

Las entradas realizadas en el generador de cargas se muestran en la Imagen 02. No hay corrección de la distribución según el equilibrio de momentos (figura 03).

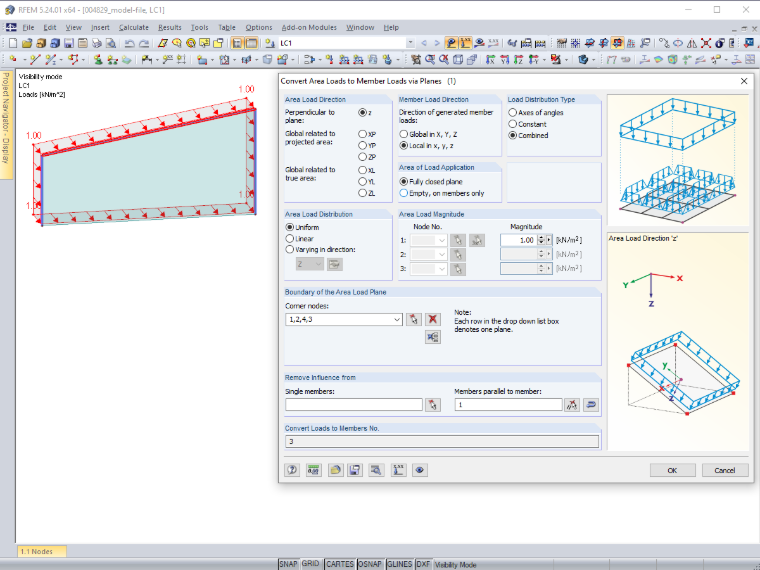

2 Configuración para convertir cargas superficiales en cargas en barras

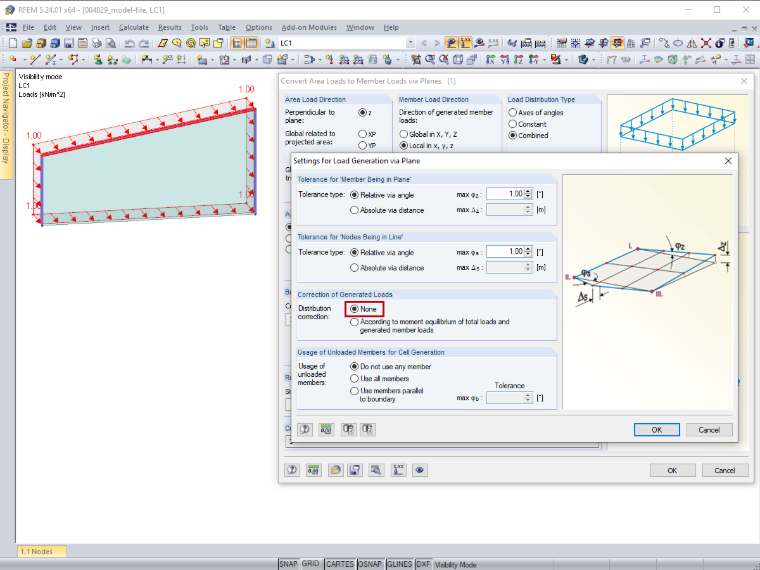

3 configuración para la generación de cargas por medio de un plano

La carga en barra generada se muestra en la Imagen 04. Esto se calcula de la siguiente manera:

q = 1.00 kN / m^{2}

h_{1} = 4.00 m

h_{2} = 6.00 m

b_{ges} = 12.00 m

α = \arctan (\frac{h_{2} - h_{1}}{b_{ges}}) = \arctan (\frac{6.000 - 4.000}{12.000}) = 9.46 °

b_{1} = \tan (α) \cdot h_{1} = \tan (9.46 °) \cdot 4.000 = 0.667 m

l_{1} = \sqrt{b_{1}^{2} + h_{1}^{2}} = \sqrt{0 . 667^{2} + 4 . 000^{2}} = 4.055 m

l_{2} = \cos (α) \cdot h_{2} = \cos (9.46 °) \cdot 6.000 = 5.918 m

A_{R} = \frac{b_{1} \cdot h_{1}}{2} = \frac{0.667 \cdot 4.000}{2} = 1.335 m^{2}

l_{ges} = \sqrt{b_{ges}^{2} + {(h_{2} - h_{1})}^{2}} = \sqrt{12 . 000^{2} + {(6.000 - 4.000)}^{2}} = 12.166 m

q_{c} = \frac{q \cdot A_{R}}{l_{ges}} = \frac{1.00 \cdot 1.333}{12.166} = 0.110 kN / m

q_{2} = q_{c} + l_{1} \cdot q = 0.110 + 4.055 \cdot 1.000 = 4.165 kN / m

q_{5} = q_{c} + l_{2} \cdot q = 0.110 + 5.918 \cdot 1.000 = 6.028 kN / m

q_{4} = q_{c} = 0.110 kN / m

q	Lastgröße Flächenlast
A_R	Restfläche (im Bild 4 rot markiert)
q_c	konstanter Lastanteil auf belasteten Stab
q₂	Stablast Knoten 2
q₅	Stablast Knoten 5
q₄	Stablast Knoten 4

Cálculo de la carga en barra

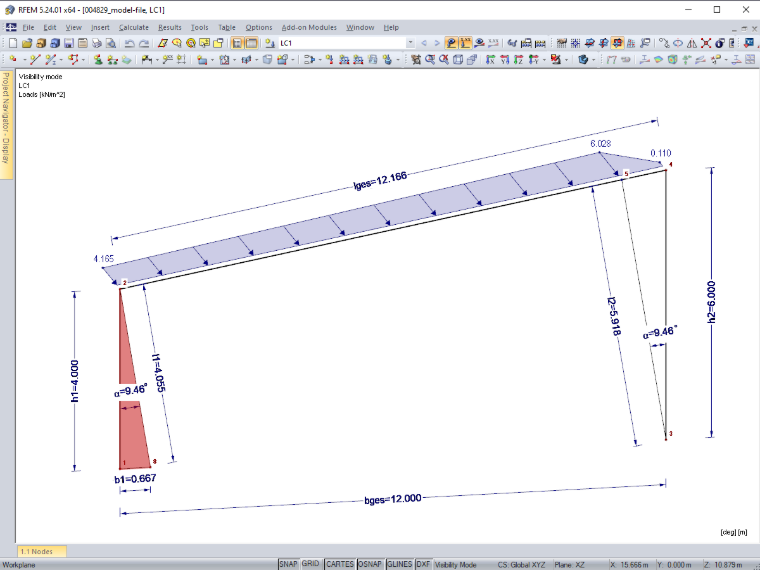

4 Carga en barra generada a partir de la carga superficial

Autor

Sonja trabaja en Product Engineering y además presta apoyo en Customer Support. Su enfoque se centra en RSECTION, así como en la construcción en acero y aluminio, donde aporta sus conocimientos de forma específica.
