RFEM 5 | Dibujo de línea vertical de nodo a línea más cercana

¿Cómo puedo dibujar una línea perpendicular desde un nodo específico hasta la siguiente línea?

Respuesta:

Para esto, son adecuadas las funciones "Rotar" y "Extender línea":

  • rotar una línea adyacente al nodo correspondiente 90 grados (menú contextual: Rotar)
  • extender una nueva línea desde el inicio/final de la barra utilizando la función "Extender línea" (menú contextual) hasta la siguiente línea

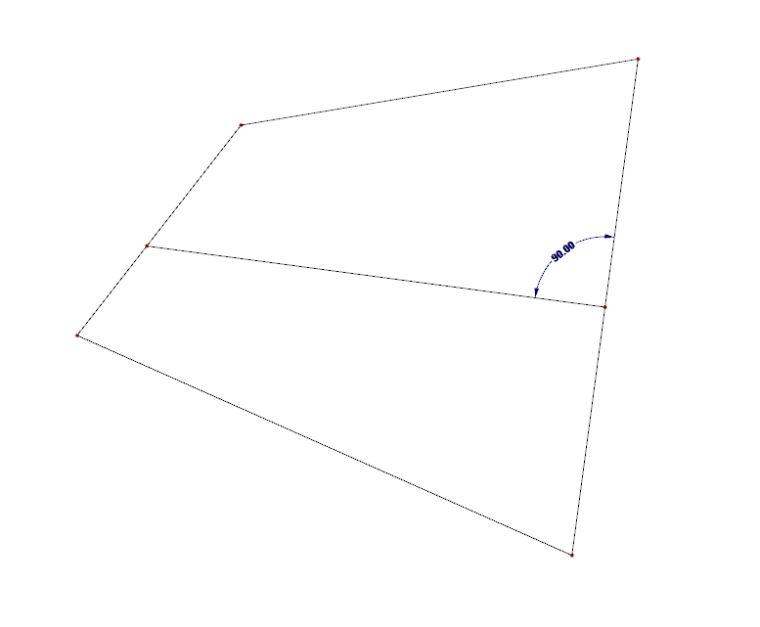

    Giro y extensión de 90 grados
    Giro y extensión de 90 grados
