Superficie de membrana alabeada entre sí en la búsqueda de forma

¿Por qué la búsqueda de forma deforma las superficies de las membranas entre sí?


Respuesta:

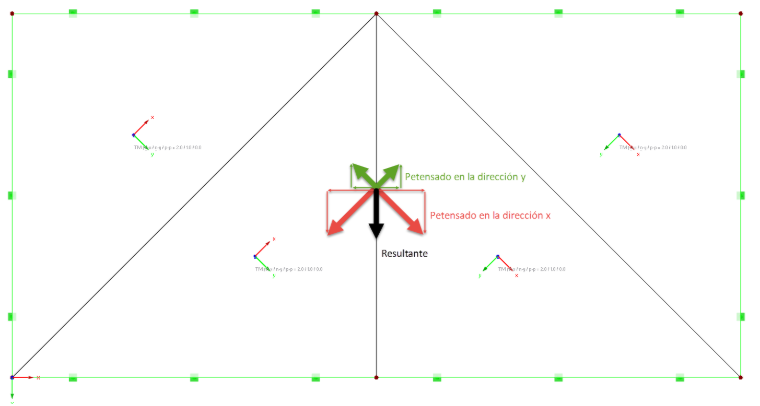

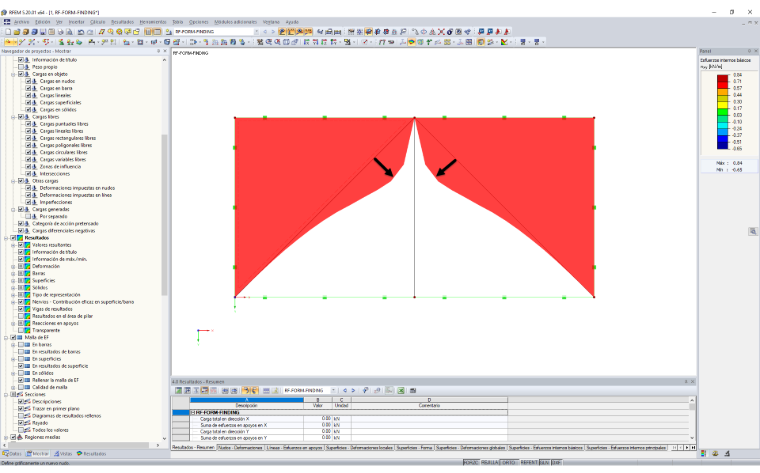

La búsqueda de forma deforma las superficies entre sí porque el pretensado definido en la línea de contorno entre dos membranas no coincide en el mismo ángulo, por lo que los nudos de EF afectados no están en equilibrio con las condiciones de contorno. Hier bewegen sich die FE-Knoten der Membranflächen in Richtung der verbleibenden Resultierenden, bis der Formfindungsprozess innerhalb der Toleranzschranke eine Lösung findet. Da diese Lösung meist nur mit einer großen Verschiebung der FE-Knoten im Raum erreichbar ist, scheinen die zu den FE-Knoten zugeordneten Flächen ineinander zu "schwimmen".

Este comportamiento da como resultado una disposición desfavorable de la malla de EF junto con la distribución singular de la fuerza de membrana. In diesem Fall ist die Vorspannung zur Erreichung eines Gleichgewichts anzupassen oder an der Grenzsituation ein Element zur Übernahme Kräfte aus dem Ungleichgewicht anzuordnen.
