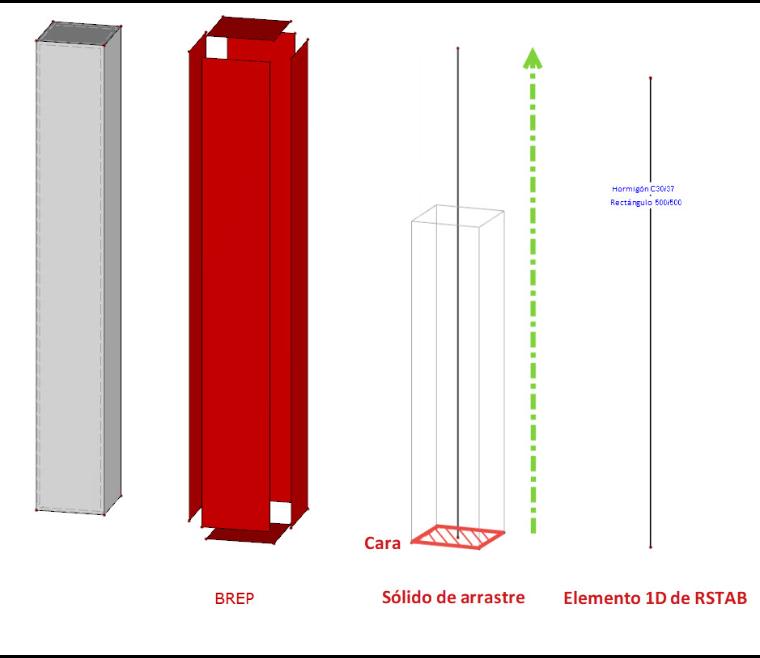

Los programas de CAD que no se utilizan principalmente para el diseño estructural generalmente modelan los elementos estructurales como sólidos. Eine einfache Rechteckstütze würde daher bspw. aus 12 Linien und 6 Flächen bestehen (siehe Bild).
Los sólidos también se pueden definir de diferentes formas. Entweder über die Berandungsflächen (BREP) oder als sozusagen "aufgezogener Körper" (Swept Solid). La dificultad ahora consiste en generar un elemento 1D a partir de este elemento 3D. Dies gelingt meist nur, wenn die Volumenkörper als Swept Solid erstellt wurden. Die "Face" Fläche definiert hierbei den Querschnitt. Über die Richtung und Länge der Extrusion können wir die korrekte Stablage ablesen.
Sin embargo, en su caso, es un BREP. Für diesen Typen können wir aktuell die korrekte Umwandlung nicht sicherstellen. Darauf bezieht sich auch die Warnung, welche beim Import erscheinen sollte.
