Deformación de la viga de celosía bajo cargas de nieve en RFEM

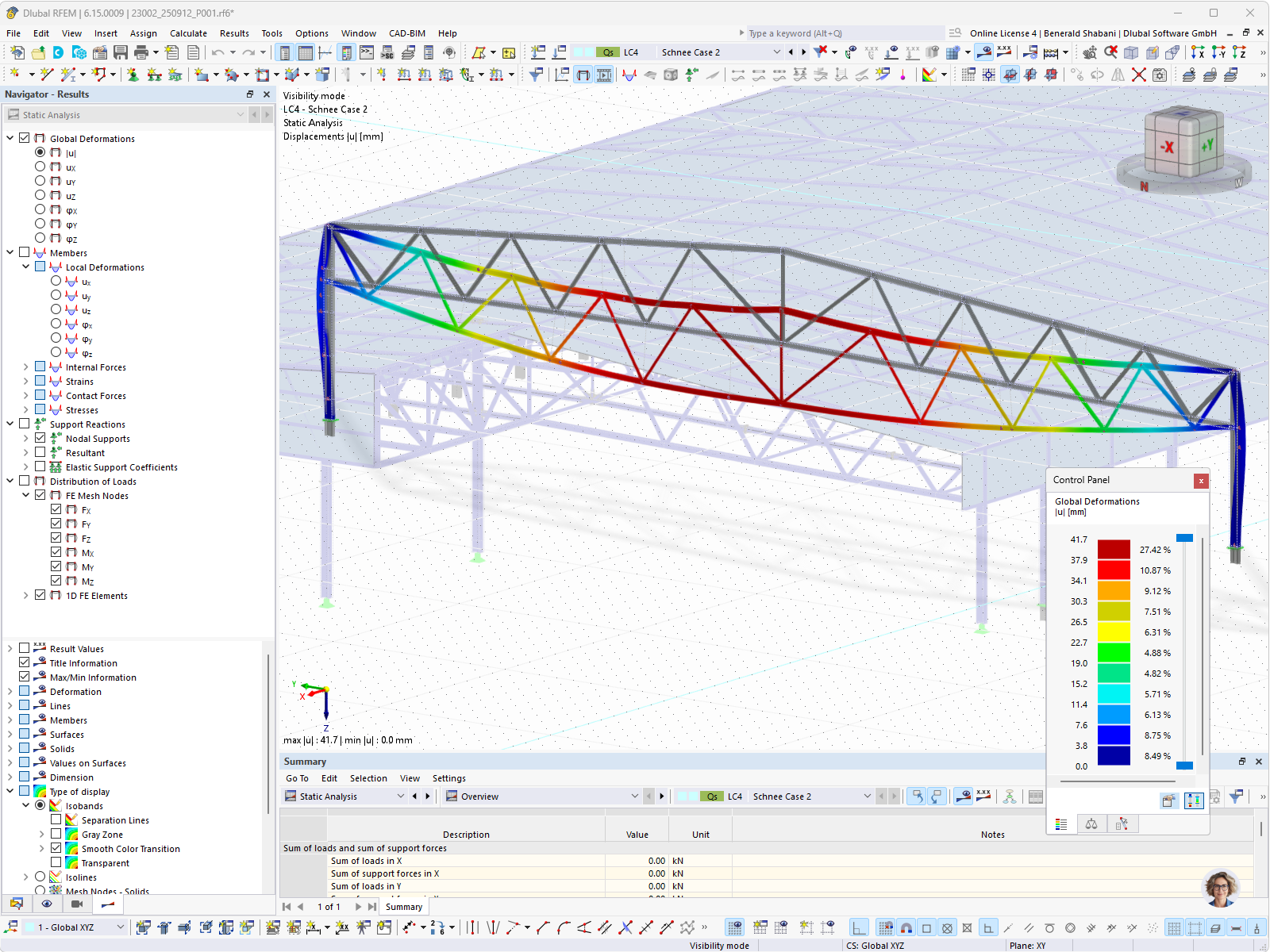

La interfaz de RFEM muestra el modelo 3D de una nave de acero con cubierta de cerchas y pilares de acero verticales. En el navegador se muestran de forma estructurada los objetos básicos, los casos de carga como el peso propio, una instalación fotovoltaica (0,20 kN/m²), casos de carga de nieve y viento, así como análisis de estabilidad. Los casos de carga de viento WS1 con ángulos de 0° a 270° documentan la simulación de diferentes direcciones del viento. La tabla inferior lista el material S235JR con un módulo de elasticidad de 210.000 N/mm² como modelo de material isotrópico y linealmente elástico. El modelo sirve para el análisis estático y de estabilidad de la estructura de nave. © ZT-Büro Matthias Mösl
Modelo en 3D
No se puede descargar
Proyecto de cliente / solo para visualización
Más sobre el modelo 3D
Especificaciones
| Número de nudos | 821 |
| Número de líneas | 1647 |
| Número de barras | 1582 |
| Número de superficies | 5 |
| Número de sólidos | 0 |
| Número de casos de carga | 13 |
| Número de combinaciones de carga | 140 |
| Número de combinaciones de resultados | 0 |
| Peso completo | 197.995 t |
| Dimensiones (métricas) | 83,390 x 12,467 x 53,010 m |
| Dimensiones (imperiales) | 273.59 x 40.9 x 173.92 feet |
