Deformación de la losa sobre el 2. piso en RFEM

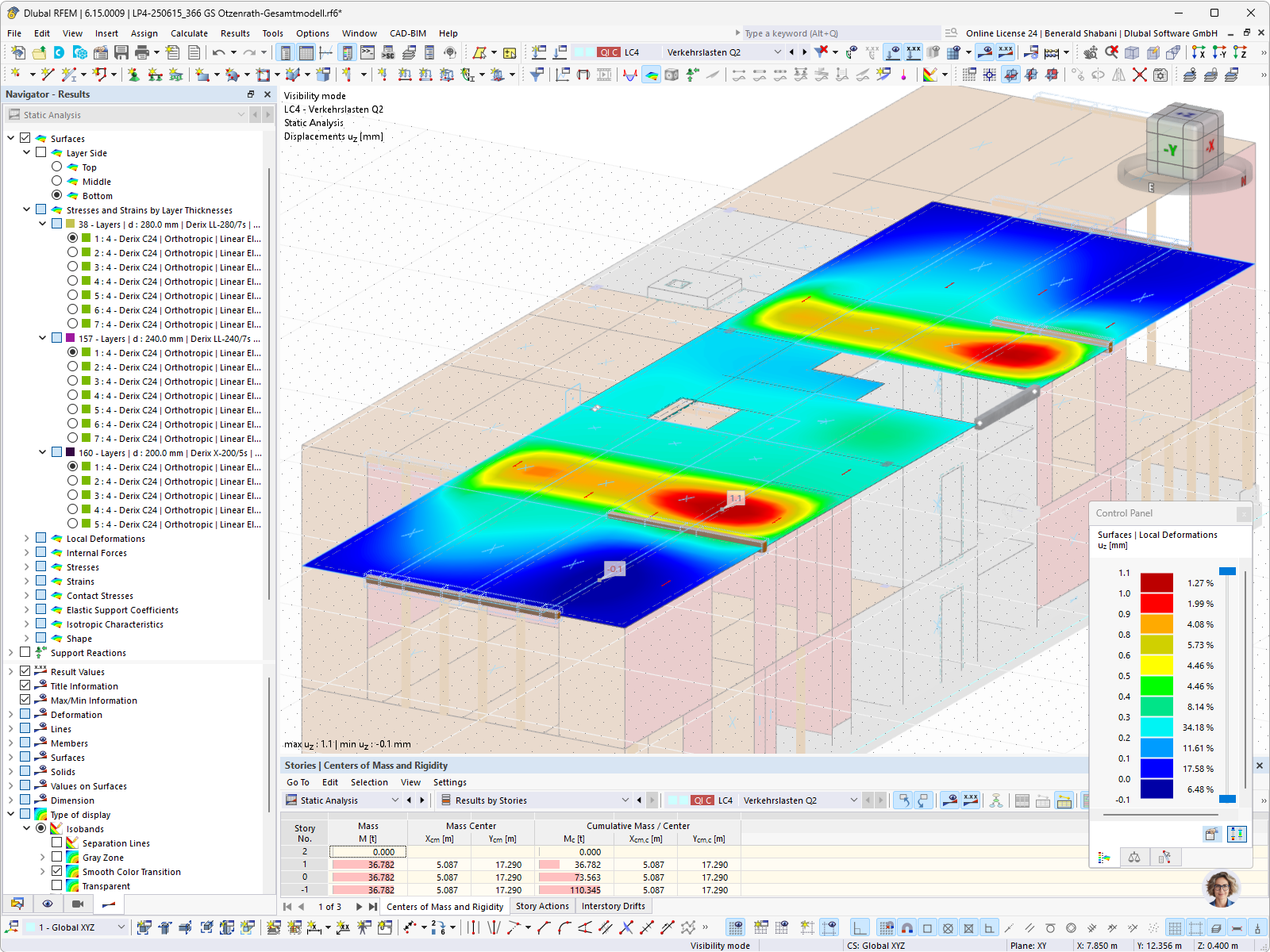

Representación en colores de las flechas uz bajo el caso de carga de tráfico Q2 en el análisis estático de un techo de escuela en RFEM
La figura muestra en RFEM los resultados del análisis de deformaciones uz [mm] de un forjado de madera en el caso de carga LC4 – sobrecargas Q2. La representación en colores de las deformaciones locales indica flechas máximas de 1,1 mm en los campos del forjado, mientras que la estructura del Navegador enumera capas de Derrix LL-280, Derrix C24 y Derrix X-200. En el panel de control, los valores porcentuales de las clases de deformación se asignan a las áreas con degradado de color. Debajo de la ventana se enumeran en forma de tabla las masas y centros de masa y rigidez por planta, incluyendo una masa acumulada de 110,345 t. El análisis pertenece al modelo global GS Otzennath de la escuela primaria. © Baues + Partner
Modelo en 3D
No se puede descargar
Proyecto de cliente / solo para visualización
Más sobre el modelo 3D
Especificaciones
| Número de nudos | 613 |
| Número de líneas | 881 |
| Número de barras | 99 |
| Número de superficies | 181 |
| Número de sólidos | 0 |
| Número de casos de carga | 21 |
| Número de combinaciones de carga | 1328 |
| Número de combinaciones de resultados | 0 |
| Peso completo | 767.924 t |
| Dimensiones (métricas) | 10,030 x 11,870 x 33,930 m |
| Dimensiones (imperiales) | 32.91 x 38.94 x 111.32 feet |
