La estructura
Una buena colaboración entre el arquitecto conceptual y los ingenieros estructurales ha llevado a la decisión de optar por un diseño estructural con una geometría especial, que a primera vista da la impresión de irregularidades. Sin embargo, al observarlo más detenidamente, se hace evidente que las vigas principales están curvadas de tal manera que forman las denominadas «serpientes». Estas se disponen cada 8 metros en la retícula del módulo básico de la estructura global.

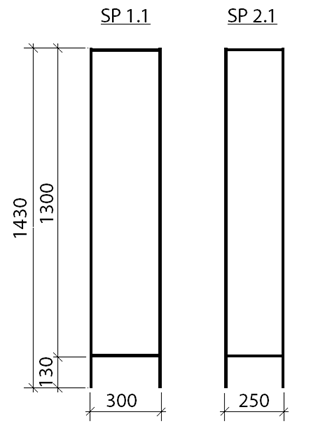

Las vigas principales son cajones huecos soldados de gran canto. Las serpientes discurren en planta con un radio de un metro. Parecen diferenciarse entre sí, pero presentan geometrías idénticas. La planta en la parte característica de la cubierta consiste en una viga con dos curvaturas, reflejada alternativamente respecto al plano vertical en la dirección transversal y luego en la dirección longitudinal de la cubierta.
La estabilidad de las vigas principales está garantizada por vigas secundarias, que presentan una sección similar, aunque más sutil. Las vigas transversales se enlazan entre sí y se arriostran mutuamente en cada vano.

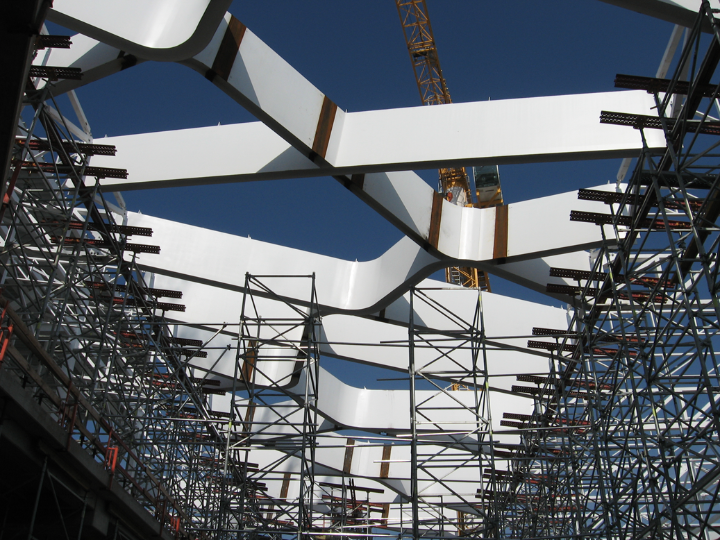

La fabricación y el ensamblaje supusieron un gran desafío. Las distintas partes de las vigas en forma de serpiente se soldaron in situ.

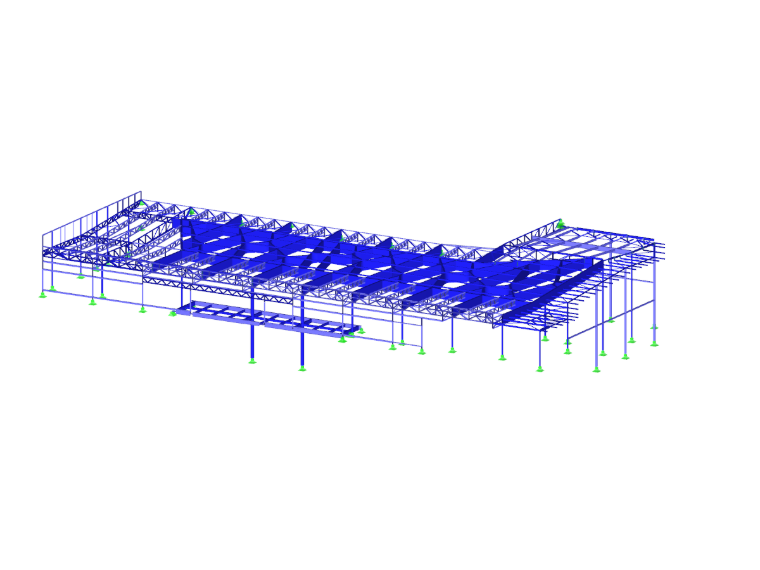

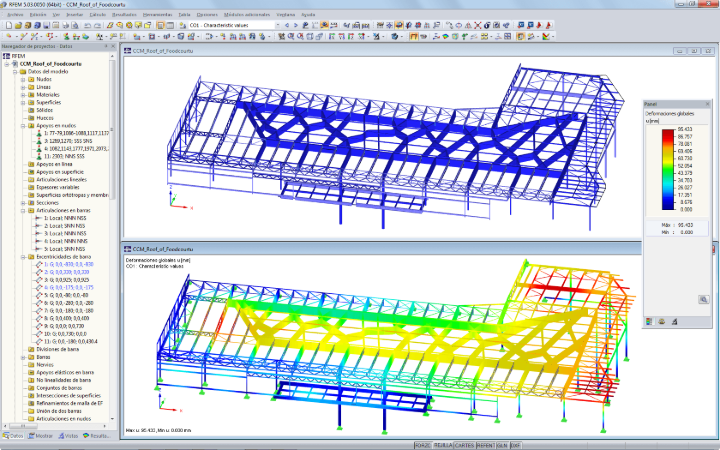

El modelo estructural para el análisis de los esfuerzos internos y el dimensionamiento se creó en el programa de cálculo estructural RFEM.
| Diseño estructural | Obermeyer a.s. Praga, República Checa www.obermeyer.cz |
