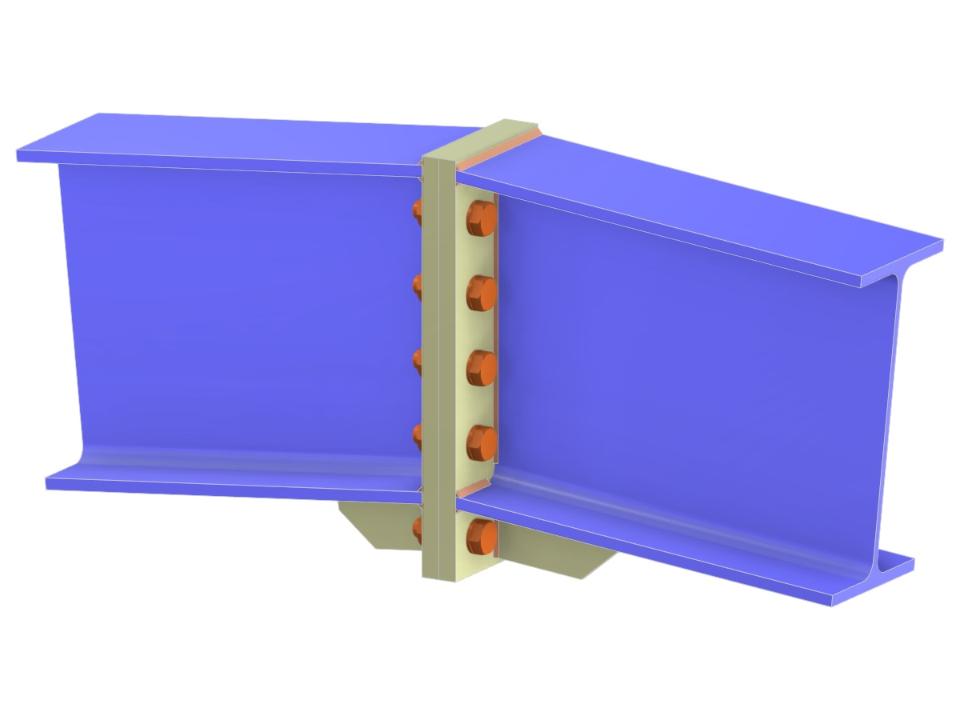

Este modelo muestra un empalme de viga utilizando chapas frontales extendidas, lo que demuestra una conexión atornillada y rígida entre perfiles en I. El diseño incluye una conexión de chapa a chapa, con secciones idénticas, cartelas para soporte estructural y una conexión de cumbrera. Ilustra eficazmente la aplicación de conexiones atornilladas para estructuras industriales.
Empalme de Viga a Través de Chapa Frontal Extendida a Placa y Nervio
| Número de nudos | 3 |
| Número de líneas | 2 |
| Número de barras | 2 |
| Número de superficies | 0 |
| Número de sólidos | 0 |
| Número de casos de carga | 4 |
| Número de combinaciones de carga | 3 |
| Número de combinaciones de resultados | 1 |
| Peso completo | 0,115 t |
| Dimensiones (métricas) | 2,000 x 0,100 x 0,000 m |
| Dimensiones (imperiales) | 6.56 x 0.33 x 0 feet |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
