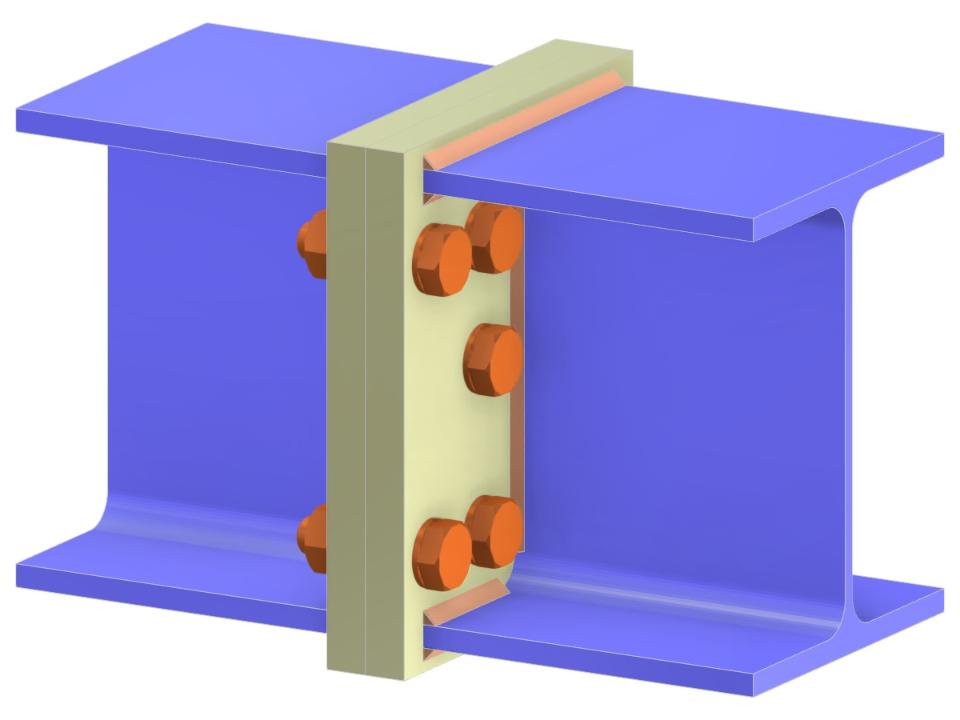

Este modelo ilustra una pieza de unión rígida de viga con chapas de testa de profundidad completa conectadas mediante tornillos en una configuración de chapa a chapa. Dichas conexiones se utilizan normalmente en estructuras de acero para unir vigas de forma segura. La rigidez se garantiza mediante la cobertura total de la chapa, lo que proporciona estabilidad y resistencia a la pieza de unión. Este enfoque de diseño es crucial para garantizar la integridad estructural y la eficiencia de la transferencia de carga en la unión.
Unión de Viga mediante Placa de Extremo de Altura Completa a Placa
| Número de nudos | 3 |
| Número de líneas | 2 |
| Número de barras | 2 |
| Número de superficies | 0 |
| Número de sólidos | 0 |
| Número de casos de carga | 1 |
| Número de combinaciones de carga | 1 |
| Número de combinaciones de resultados | 0 |
| Peso completo | 0,250 t |
| Dimensiones (métricas) | 2,000 x 0,000 x 0,000 m |
| Dimensiones (imperiales) | 6.56 x 0 x 0 feet |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
