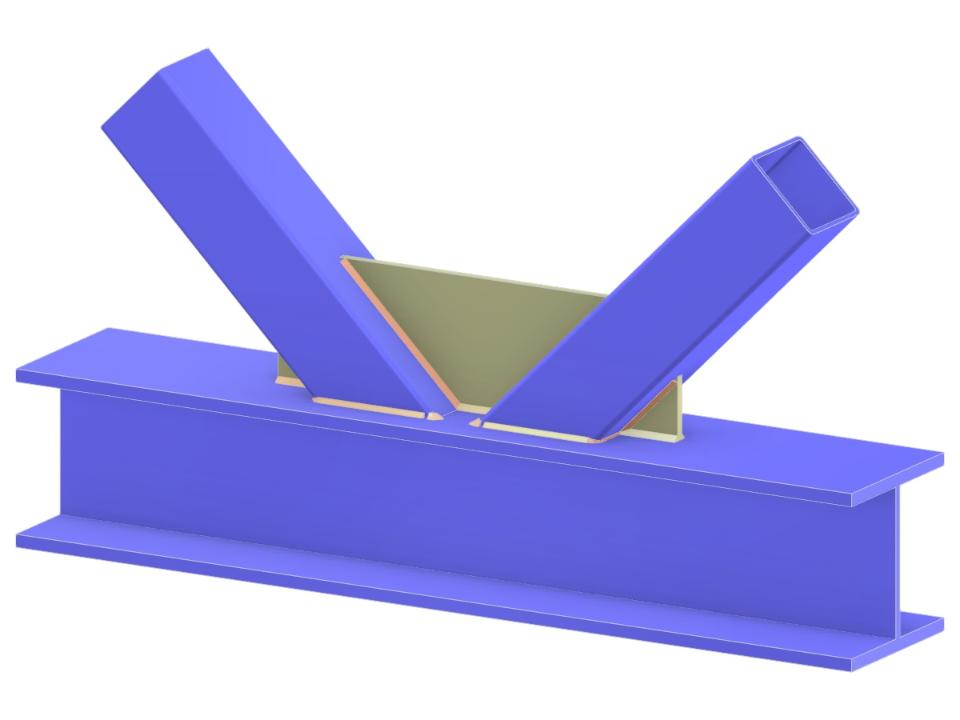

Este modelo presenta una unión de celosía donde las diagonales se sueldan a un cordón mediante una placa de nudo con entalladura. Se trata de una unión en K que conecta elementos de sección hueca con perfiles rectangulares (RHS) a perfiles en H, demostrando una aplicación práctica de técnicas avanzadas de soldadura en estructuras de acero.
Unión en K de celosía | Diagonales a cordón mediante placa de nudo
| Número de nudos | 5 |
| Número de líneas | 4 |
| Número de barras | 4 |
| Número de superficies | 0 |
| Número de sólidos | 0 |
| Número de casos de carga | 0 |
| Número de combinaciones de carga | 0 |
| Número de combinaciones de resultados | 0 |
| Peso completo | 0.103 t |
| Dimensiones (métricas) | 1,160 x 0,450 x 0,000 m |
| Dimensiones (imperiales) | 3.81 x 1.48 x 0 feet |
