Este modelo presenta una estructura de celosía con uniones diagonales y verticales al cordón. Incluye placas de nudo y chapas de lengüeta entalladas, complementadas con cubrejuntas atornilladas. El diseño de la unión en este modelo es una unión en N que utiliza secciones transversales tubulares, específicamente secciones tubulares circulares (CHS por sus siglas en inglés). Demuestra eficazmente la integridad estructural que proporcionan las conexiones atornilladas precisas.

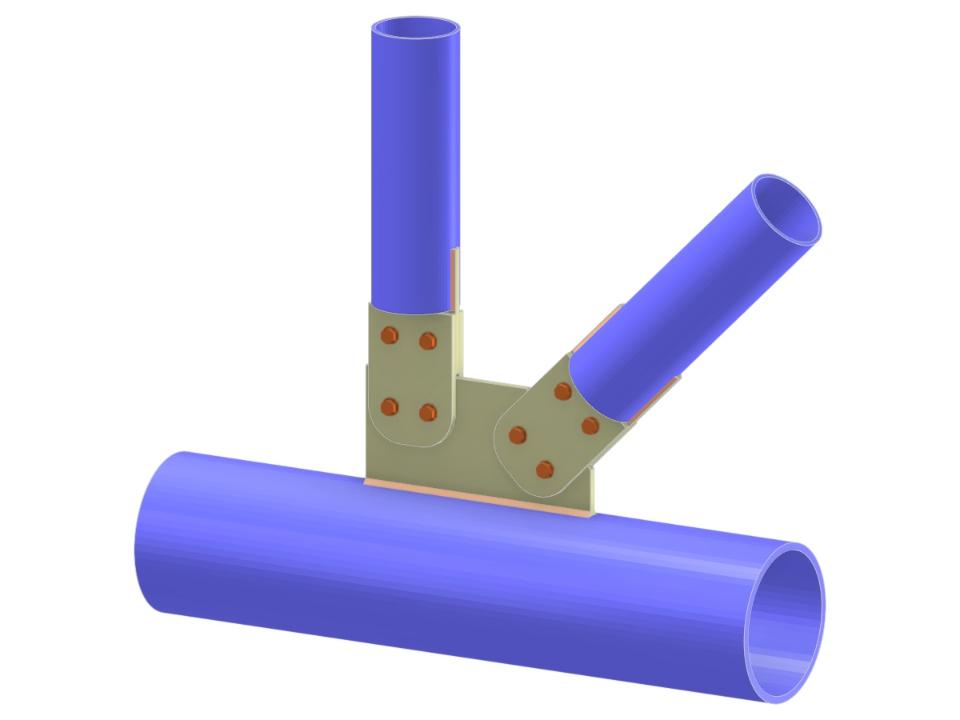

Nudo N de celosía | Unión de diagonales y montantes al cordón mediante cartela, lengüeta y cubrejuntas
| Número de nudos | 5 |
| Número de líneas | 4 |
| Número de barras | 4 |
| Número de superficies | 0 |
| Número de sólidos | 0 |
| Número de casos de carga | 0 |
| Número de combinaciones de carga | 0 |
| Número de combinaciones de resultados | 0 |
| Peso completo | 0.073 t |
| Dimensiones (métricas) | 0,965 x 0,790 x 0,000 m |
| Dimensiones (imperiales) | 3.17 x 2.59 x 0 feet |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
