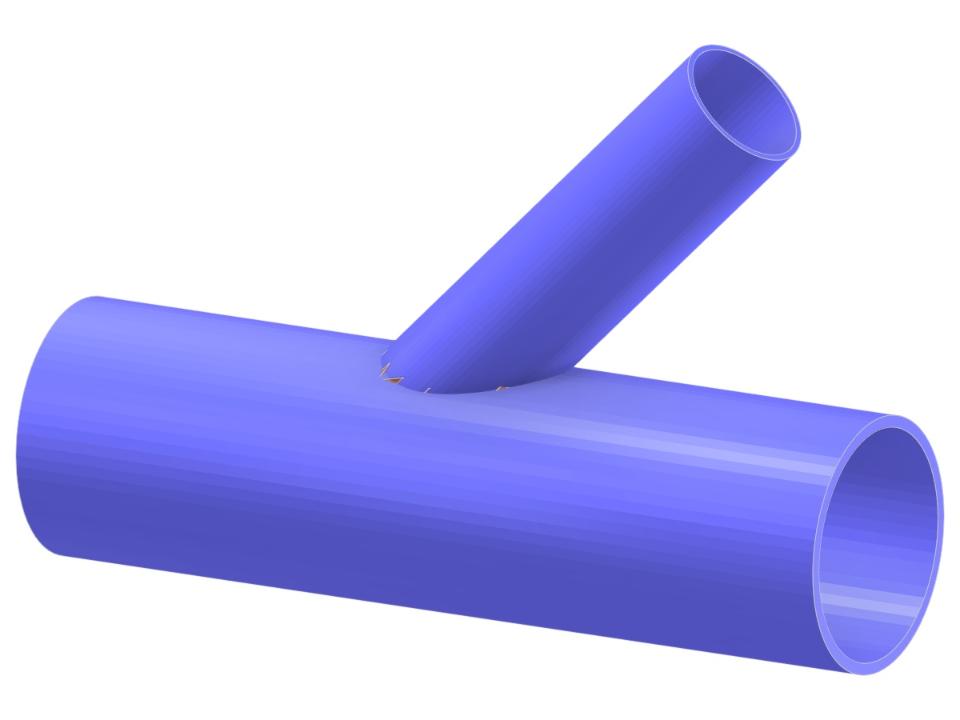

Este modelo ilustra una unión en Y en una estructura de celosía con conexiones soldadas, utilizando secciones huecas circulares para los cordones y las diagonales. La configuración muestra una distribución de carga eficaz gracias a la disposición geométrica y la elección del material de las secciones huecas circulares (CHS). Este modelo sirve como representación ejemplar del diseño de celosías en ingeniería estructural.
Cercha Y-Joint | Conexión Diagonal a Cordón
| Número de nudos | 4 |
| Número de líneas | 3 |
| Número de barras | 3 |
| Número de superficies | 0 |
| Número de sólidos | 0 |
| Número de casos de carga | 0 |
| Número de combinaciones de carga | 0 |
| Número de combinaciones de resultados | 0 |
| Peso completo | 0.048 t |
| Dimensiones (métricas) | 0,780 x 0,370 x 0,000 m |
| Dimensiones (imperiales) | 2.56 x 1.21 x 0 feet |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
