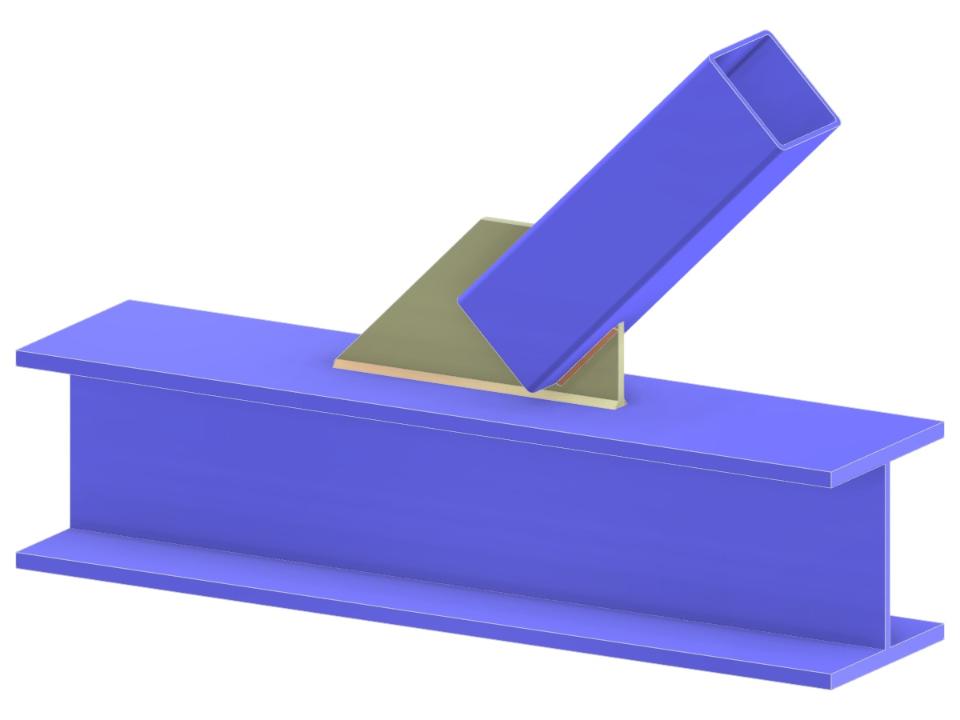

Este modelo presenta una unión soldada en Y con una chapa de refuerzo entallada, que conecta un perfil tubular rectangular RHS a un perfil en I. El diseño incluye una chapa de refuerzo pasante para mejorar la integridad estructural en uniones de celosía. Ejemplifica la precisión en las técnicas de soldadura para aplicaciones estructurales.
Cercha en Y | Conexión diagonal a cordón mediante chapa de refuerzo
| Número de nudos | 4 |
| Número de líneas | 3 |
| Número de barras | 3 |
| Número de superficies | 0 |
| Número de sólidos | 0 |
| Número de casos de carga | 0 |
| Número de combinaciones de carga | 0 |
| Número de combinaciones de resultados | 0 |
| Peso completo | 0,076 t |
| Dimensiones (métricas) | 0,930 x 0,460 x 0,000 m |
| Dimensiones (imperiales) | 3.05 x 1.51 x 0 feet |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
