Este modelo demuestra el comportamiento estructural de una unión en Y atornillada con conexiones de diagonal a cordón utilizando placas de nudo, lengüeta y tapa. Incluye secciones transversales huecas, específicamente diseñadas con secciones tubulares rectangulares (RHS). Dicha configuración de unión es fundamental para comprender la distribución de cargas en estructuras de celosía. La conexión atornillada permite un montaje y desmontaje eficiente, adecuado para diversas aplicaciones en la construcción.

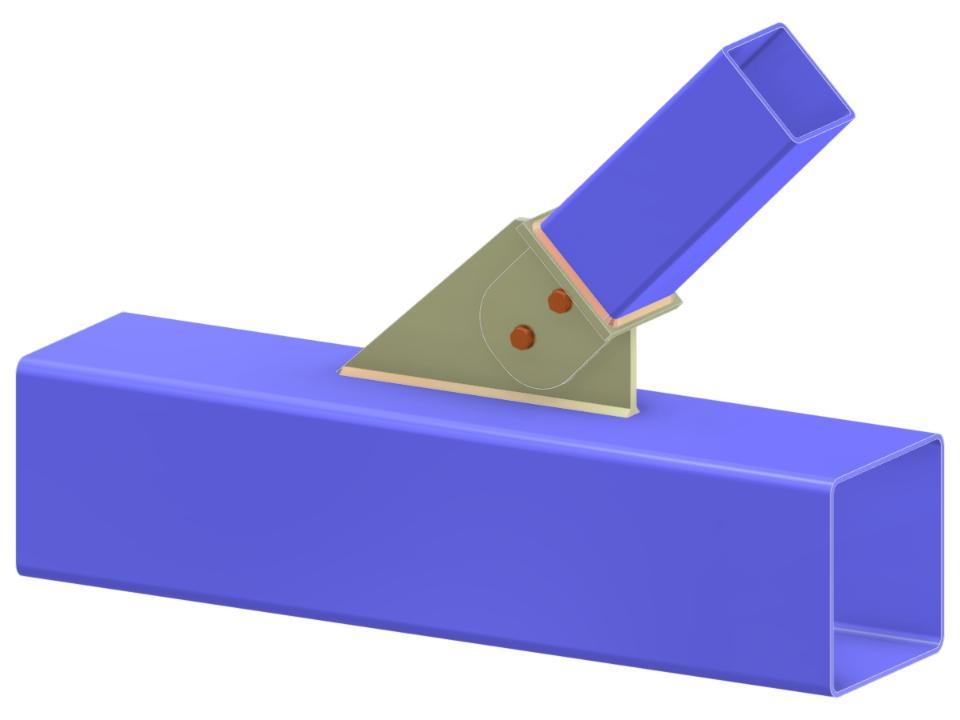

Conexión de Diagonal a Cordón mediante Chapa de Refuerzo, Placa de Contacto y Placa de Cubierta en Nudo en Y de Cercha
| Número de nudos | 4 |
| Número de líneas | 3 |
| Número de barras | 3 |
| Número de superficies | 0 |
| Número de sólidos | 0 |
| Número de casos de carga | 0 |
| Número de combinaciones de carga | 0 |
| Número de combinaciones de resultados | 0 |
| Peso completo | 0.042 t |
| Dimensiones (métricas) | 0,920 x 0,470 x 0,000 m |
| Dimensiones (imperiales) | 3.02 x 1.54 x 0 feet |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
