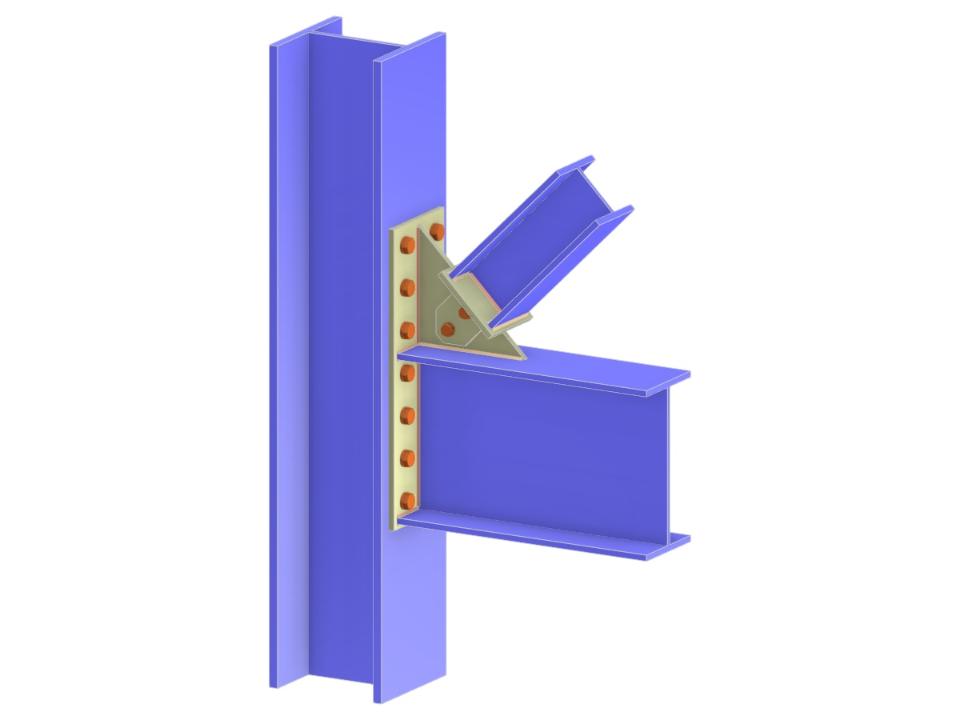

Este modelo muestra una conexión de viga de un solo lado que incorpora una diagonal arriostrada unida al ala de una columna continua. Incluye una placa de extremo extendida, una placa de cartela, una placa de lengüeta y una placa de cubierta. El conjunto se asegura con pernos para una conexión de viga fija. Un ensamblaje de componentes tan detallado es fundamental en la ingeniería estructural para garantizar la estabilidad y la robustez.
Conexión de viga y arriostramiento diagonal al ala de la columna mediante placa de extremo extendida y placa de lengüeta
| Número de nudos | 5 |
| Número de líneas | 4 |
| Número de barras | 4 |
| Número de superficies | 0 |
| Número de sólidos | 0 |
| Número de casos de carga | 0 |
| Número de combinaciones de carga | 0 |
| Número de combinaciones de resultados | 0 |
| Peso completo | 0,126 t |
| Dimensiones (métricas) | 0,610 x 1,200 x 0,000 m |
| Dimensiones (imperiales) | 2 x 3.94 x 0 feet |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
