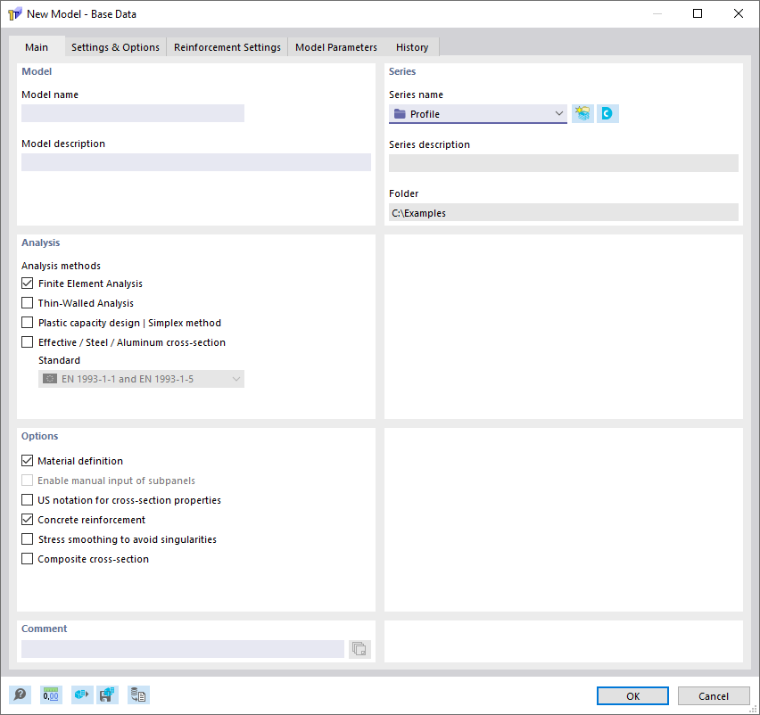

La pestaña Base gestiona los parámetros elementales del modelo.
Modelo

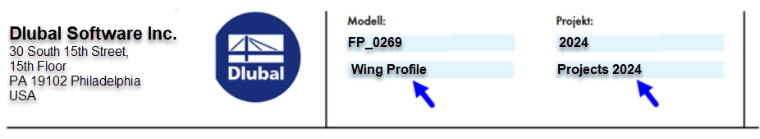

Se debe especificar el 'Nombre del modelo', ya que también es el nombre del archivo del modelo. La 'Descripción del modelo', por otro lado, es opcional. Le permite describir brevemente el modelo. La descripción aparece en el informe, pero por lo demás no tiene ninguna otra función, al igual que la descripción de la fila.
Fila
En la lista 'Nombre de la fila', seleccione la carpeta del proyecto en la que se debe crear el modelo. Con el botón
, puede crear un nuevo proyecto. Aparece el cuadro de diálogo 'Nuevo proyecto' para introducir los datos correspondientes.
El botón
abre el Centro de Dlubal. Allí puede establecer otro proyecto como actual (consulte el capítulo
Modelos
).
A título informativo, se muestran la 'Descripción de la fila' y la 'Carpeta' del proyecto seleccionado.
Análisis
Active las casillas de verificación de los métodos de cálculo que se utilizarán para el cálculo. Están disponibles los siguientes métodos:
- Análisis de estructuras de paredes delgadas
- Análisis de elementos finitos
Se pueden seleccionar uno o ambos métodos de cálculo simultáneamente.
Active la casilla de verificación 'Comprobación de la resistencia plástica | método símplex' para analizar la resistencia plástica de la sección considerando la interacción de los esfuerzos internos.
Active la casilla de verificación 'Sección eficaz / Sección de acero/aluminio' para determinar la sección eficaz según las normas correspondientes. Se puede seleccionar una de las siguientes normas:
- EN 1993-1-1 y EN 1993-1-5
- EN 1993-1-3 (conformado en frío)
- EN 1999-1-1 (aluminio)
En la pestaña Configuración y opciones, puede realizar más ajustes detallados.
Opciones
En esta sección, defina la configuración básica para el cálculo.
Definición del material
Con esta casilla de verificación, puede controlar si es necesario introducir un material para la sección. Para el cálculo de la sección eficaz o la definición del hormigón armado, esta casilla debe estar activada.
Entrada manual de paneles simples
Para determinar la sección eficaz según EN 1993-1-1 en relación con EN 1993-1-5, EN 1993-1-3 o EN 1999-1-1, se deben definir los paneles simples de la sección. Estos normalmente se derivan automáticamente de la geometría de la sección. Al activar la opción 'Activar la entrada manual de paneles simples', los paneles simples se pueden ajustar de forma personalizada. La edición se realiza en la tabla 'Paneles simples' de los 'Objetos especiales' o a través de los cuadros de diálogo 'Editar panel simple' y 'Nuevo panel simple'.
Notación estadounidense para las propiedades de la sección
Active la casilla de verificación para mostrar los símbolos de las propiedades de la sección según la convención estadounidense.
Hormigón armado
Con esta casilla de verificación, puede controlar si se puede definir el hormigón armado.
Sección compuesta
Active esta casilla de verificación para definir una sección compuesta donde la conexión de las partes individuales se puede determinar mediante Conectores.
Suavizado de tensiones para evitar singularidades
Active la casilla de verificación para suavizar los picos de tensión.
Comentario
Aquí puede introducir un texto para añadir una nota al modelo. Este comentario también aparece en el informe.
