Barrel Vault with Horizontal Stiffener Geometry Analysis

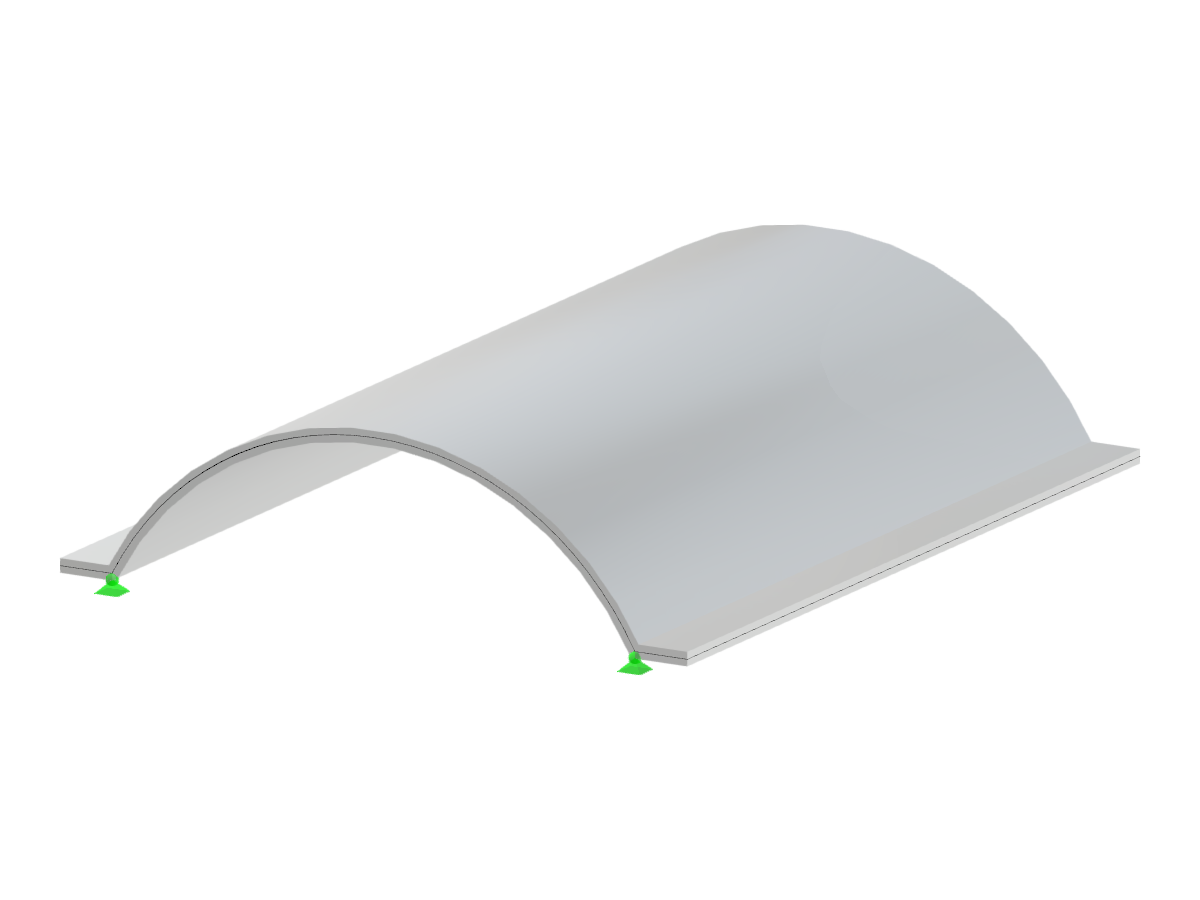

Semi-cylindrical barrel vault structure with horizontal stiffener and geometrical analysis based on height and radius parameters.
A barrel vault with a semi-cylindrical shape features a horizontal stiffener to enhance stability. The vault's geometry is determined by its height and radius, essential for structural analysis. Such architectural designs often require precise calculations for load distribution and material efficiency.
3D Model
Specifications
| Block parameters editable dynamically | |
| Number of Nodes | 8 |
| Number of Lines | 10 |
| Number of Members | 0 |
| Number of Surfaces | 3 |
| Number of Solids | 0 |
| Number of Load Cases | 1 |
| Number of Load Combinations | 0 |
| Number of Result Combinations | 0 |
| Total Weight | 8.549 tons |
| Dimensions (Metric) | 4.800 x 1.200 x 6.000 m |
| Dimensions (Imperial) | 15.75 x 3.94 x 19.69 feet |
