Praxisbeispiel zur Erstellung einer Ausdruckprotokoll-Vorlage

Das Ausdruckprotokoll in RFEM 6 und RSTAB 9 präsentiert sich im Vergleich zur Vorgängerversion (RFEM 5 und RSTAB 8) in einem deutlich moderneren Design und mit erweiterten Funktionen. Einige dieser Neuerungen wurden bereits im Fachbeitrag "Leistungsfähiges Ausdruckprotokoll in RFEM 6" vorgestellt. In diesem Beitrag wird gezeigt, wie man Ausdruckprotokoll-Vorlagen erstellt, speichert und in anderen Projekten wiederverwendet.

Vorteile von Ausdruckprotokoll-Vorlagen

Die Auswahl und Zusammenstellung der Inhalte eines Ausdruckprotokolls, einschließlich der gewünschten Grafiken, kann mit etwas Aufwand verbunden sein. Damit man diese Arbeit nicht bei jedem neuen Projekt erneut durchführen muss, lassen sich individuelle Zusammenstellungen als Vorlage speichern. Vorlagen erleichtern die Erstellung zukünftiger Ausdruckprotokolle erheblich und sorgen für eine einheitliche und effiziente Dokumentation.

Vorlage erstellen

Um ein vorhandenes Ausdruckprotokoll als Vorlage zu speichern, geht man folgendermaßen vor:

  1. Im Ausdruckprotokoll-Manager unten links auf „Als Vorlage speichern“ klicken.
  2. Der Dialog „Ausdruckprotokoll-Muster“ öffnet sich. Hier können die Protokollelemente sämtlicher Muster bearbeitet werden.

In diesem Dialog kann man:

  • eigene Vorlagen erstellen oder anpassen,
  • nicht mehr benötigte, benutzerdefinierte Vorlagen löschen.

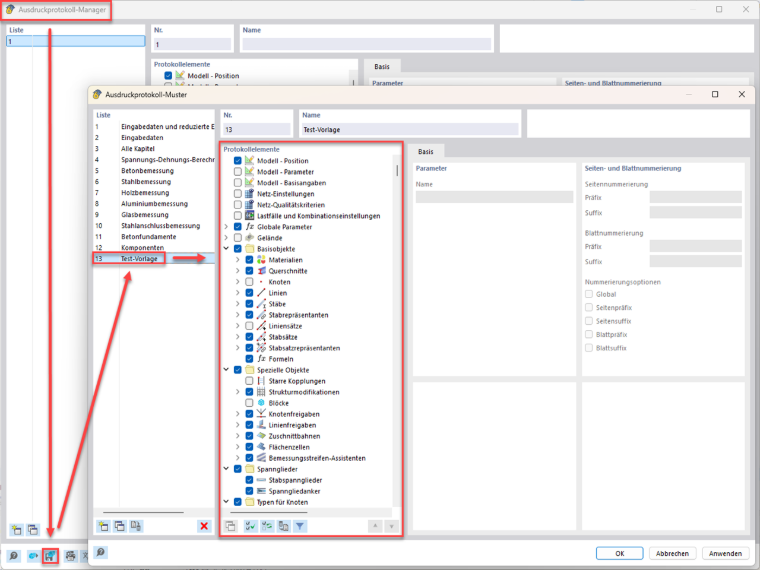

Dialogfenster Ausdruckprotokoll-Manager
KB 1822 | Ausdruckprotokoll als Vorlage speichern
Tipp

Voreingestellte Ausdruckprotokoll-Muster sind schreibgeschützt und können nicht verändert werden.

Ausdruckprotokoll anpassen

Der Inhalt des Ausdruckprotokolls lässt sich individuell an die eigenen Anforderungen anpassen. Im Ausdruckprotokoll-Navigator kann man Protokollpositionen:

  • verschieben,
  • kopieren,
  • ausschneiden oder
  • klonen.

Die Kapitelnummerierung wird dabei automatisch aktualisiert.

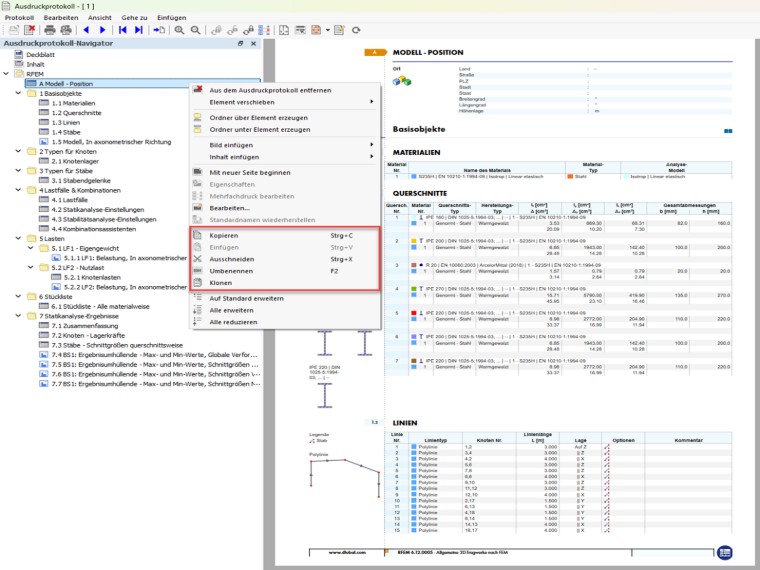

Möglichkeit im Ausdruckprotokoll-Navigator Anpassungen vorzunehmen
KB 1822 | Ausdruckprotokoll anpassen

Speicherort und Übertragung von Vorlagen

Die gespeicherten Ausdruckprotokoll-Vorlagen werden in der Datei „report_templatesV2.bin“ gesichert. Je nach Programmversion befindet sich diese Datei in den folgenden Verzeichnissen:

  • C:\Users\BENUTZER\AppData\Local\Dlubal\RSTAB_9.12\configs
  • C:\Users\BENUTZER\AppData\Local\Dlubal\RFEM6_6.12\configs

Durch Kopieren dieser Datei kann man die Ausdruckprotokoll-Vorlagen auf einen anderen Rechner übertragen, beispielsweise um sie projekt- oder abteilungsübergreifend zu nutzen.

Fazit

Mit den Ausdruckprotokoll-Vorlagen in RFEM 6 und RSTAB 9 lässt sich der Dokumentationsprozess deutlich effizienter gestalten. Man kann einmal erstellte Protokolle flexibel anpassen, als Vorlage speichern und problemlos auf andere Arbeitsplätze übertragen – für eine konsistente und zeitsparende Berichtserstellung.
