Antwort:
Die vorhandene Bewehrung von Stäben kann als Bewehrungsauszug darstellt werden.

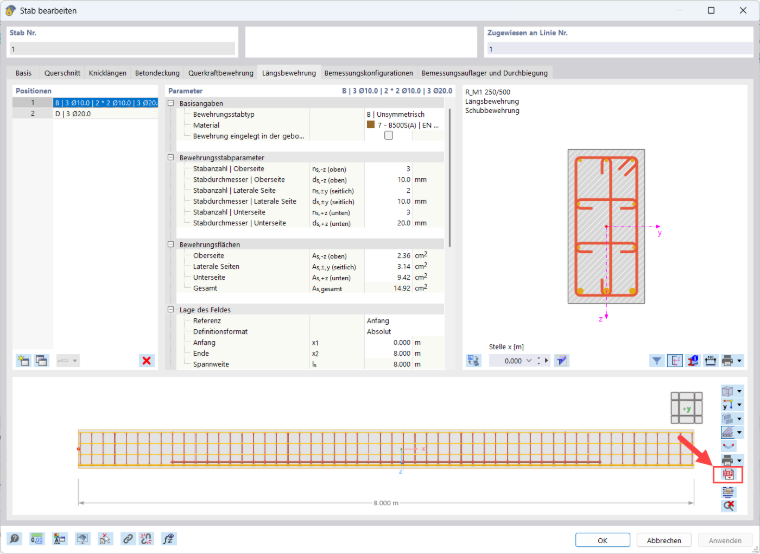

Doppelklicken Sie den Stab im Arbeitsfenster, um den Dialog Stab bearbeiten aufzurufen. Wechseln Sie in das Register Längsbewehrung oder Querkraftbewehrung, in der die Stabbewehrung grafisch dargestellt wird.
In der unteren Darstellung finden Sie zunächst eine Schaltfläche für den DXF-Export. Damit wird die dargestellte Bewehrung als 3D-Linienmodell in das DXF-Format exportiert.

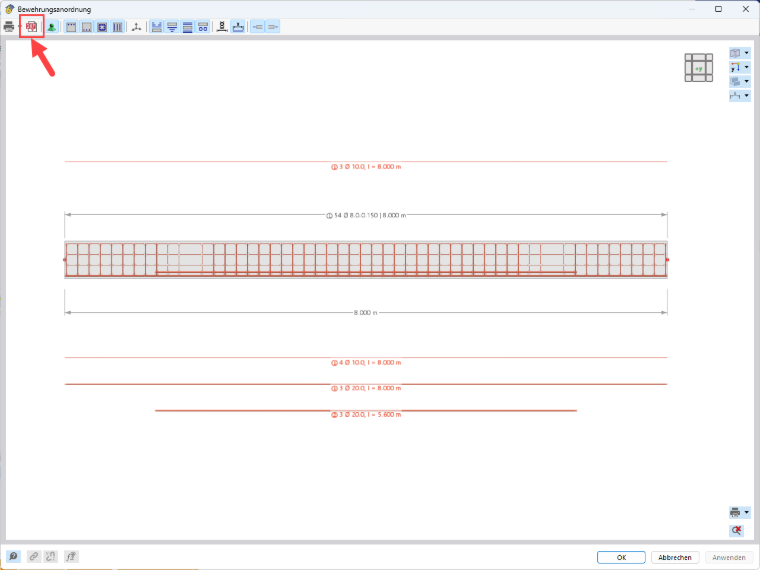

Ebenso ist es möglich die Bewehrungsanordnung mit dazugehöriger Bewehrungsbeschriftung als 2D-DXF zu exportieren.
Rufen Sie dafür mit der Schaltfläche
das Fenster Bewehrungsanordnung auf. Dort finden Sie die entsprechende Schaltfläche für den 2D-DXF Export.
