Ich habe einen Stab an einer Polylinie definiert. Nun erhalte ich beim Verformungsnachweis dieses Stabes die Fehlermeldung, dass ein unzulässiger Stabtyp vorliegt. Was ist die Ursache und wie kann ich das beheben?

Q: Ich habe einen Stab an einer Polylinie definiert. Nun erhalte ich beim Verformungsnachweis dieses Stabes die Fehlermeldung, dass ein unzulässiger Stabtyp vorliegt. Was ist die Ursache und wie kann ich das beheben?

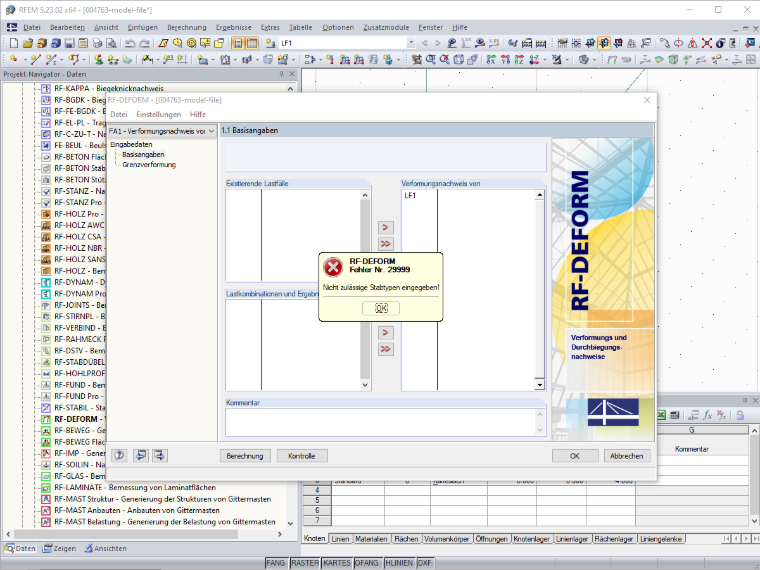

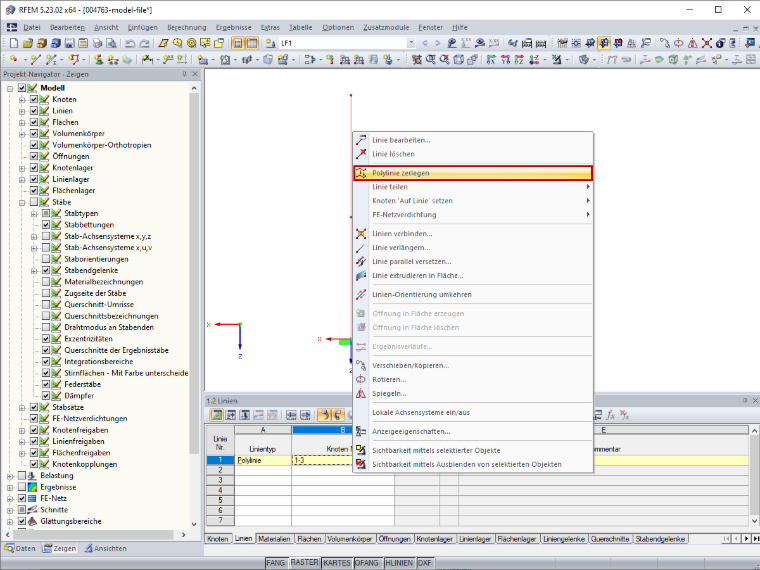

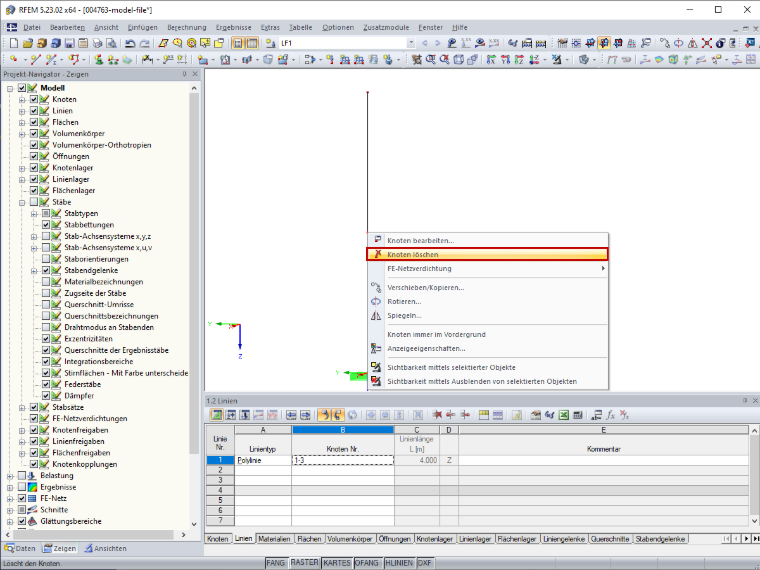

In RF-DEFORM ist nur ein Nachweis von Stäben möglich, die an einer Einzellinie definiert sind. Andernfalls wird die im Bild 1 dargestellte Fehlermeldung ausgegeben.Die Polylinie kann mit der Funktion "Polylinie zerlegen" in Einzellinien zerlegt werden (Bild 2). Bei Geraden bietet es sich an, die überflüssigen Zwischenknoten zu löschen (Bild 3). Der Verformungsnachweis in RF-DEFORM ist dann möglich.

Question

Ich habe einen Stab an einer Polylinie definiert. Nun erhalte ich beim Verformungsnachweis dieses Stabes die Fehlermeldung, dass ein unzul&#228;ssiger Stabtyp vorliegt. Was ist die Ursache und wie kann ich das beheben?

Accepted Answer

In RF-DEFORM ist nur ein Nachweis von St&#228;ben m&#246;glich, die an einer Einzellinie definiert sind. Andernfalls wird die im Bild 1 dargestellte Fehlermeldung ausgegeben.Die Polylinie kann mit der Funktion "Polylinie zerlegen" in Einzellinien zerlegt werden (Bild 2). Bei Geraden bietet es sich an, die &#252;berfl&#252;ssigen Zwischenknoten zu l&#246;schen (Bild 3). Der Verformungsnachweis in RF-DEFORM ist dann m&#246;glich.
