Ich erhalte bei der Berechnung eines Querschnitts die Meldung, dass die Schweißnaht nicht an zwei Elementen angeschlossen ist. Was ist zu tun?

Q: Ich erhalte bei der Berechnung eines Querschnitts die Meldung, dass die Schweißnaht nicht an zwei Elementen angeschlossen ist. Was ist zu tun?

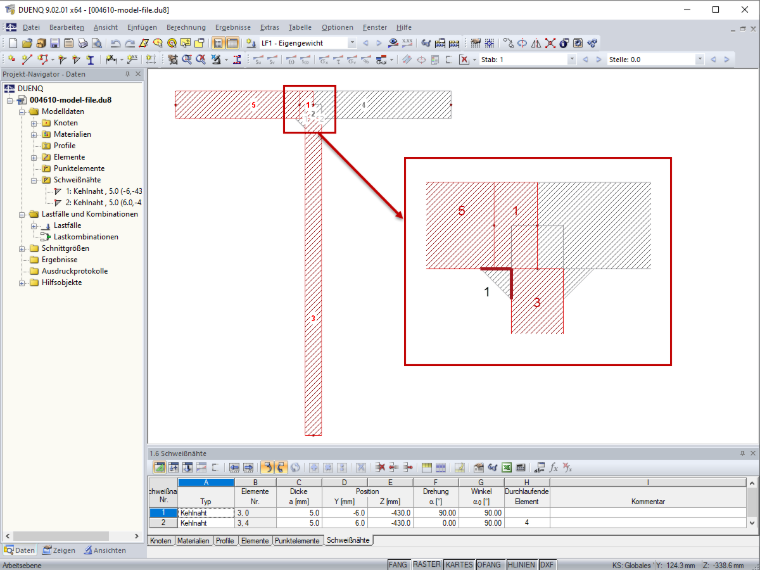

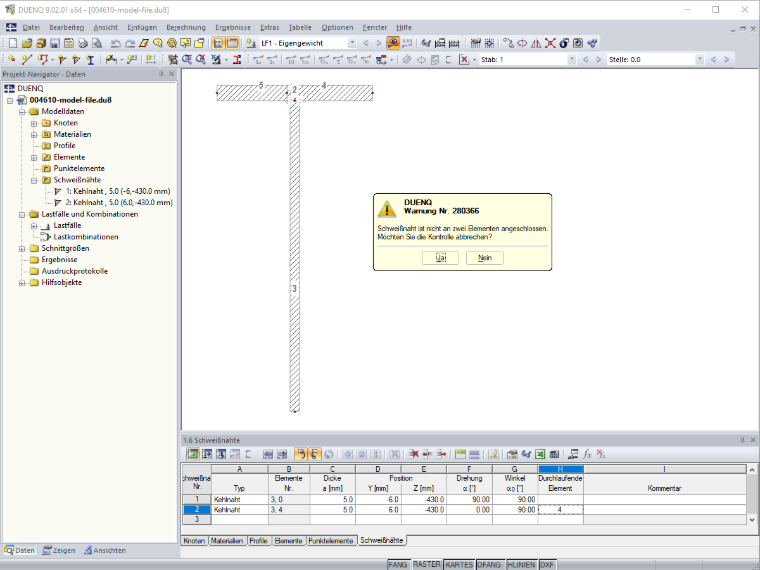

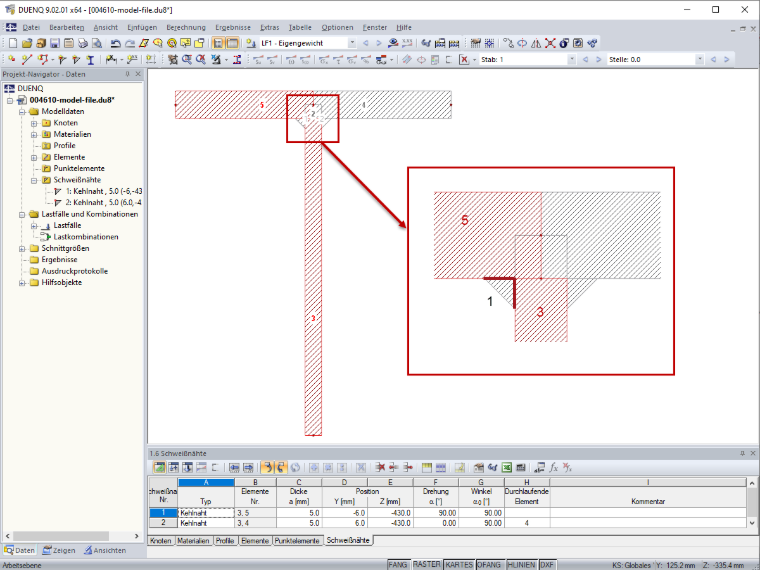

Eine Schweißnaht muss an seinen zwei Kanten an zwei Elemente angeschlossen sein. Andernfalls wird die im Bild 1 dargestellte Meldung ausgegeben.An der im Bild 2 dargestellte Schweißnaht sind an deren Kanten (rot markiert) die Elemente 1, 3 und 5 angeschlossen. Es wird daher die im Bild 1 dargestellte Meldung ausgegeben.Der Querschnitt ist so zu ändern, dass zwei Elemente an die Schweißnaht anschließen (Bild 3). Dies wird auch im Video gezeigt.

Question

Ich erhalte bei der Berechnung eines Querschnitts die Meldung, dass die Schwei&#223;naht nicht an zwei Elementen angeschlossen ist. Was ist zu tun?

Accepted Answer

Eine Schwei&#223;naht muss an seinen zwei Kanten an zwei Elemente angeschlossen sein. Andernfalls wird die im Bild 1 dargestellte Meldung ausgegeben.An der im Bild 2 dargestellte Schwei&#223;naht sind an deren Kanten (rot markiert) die Elemente 1, 3 und 5 angeschlossen. Es wird daher die im Bild 1 dargestellte Meldung ausgegeben.Der Querschnitt ist so zu &#228;ndern, dass zwei Elemente an die Schwei&#223;naht anschlie&#223;en (Bild 3). Dies wird auch im Video gezeigt.

Fehlermeldung "Schweißnaht ist nicht an zwei Elemente angeschlossen"
