Verformung der Decke über 2. OG in RFEM

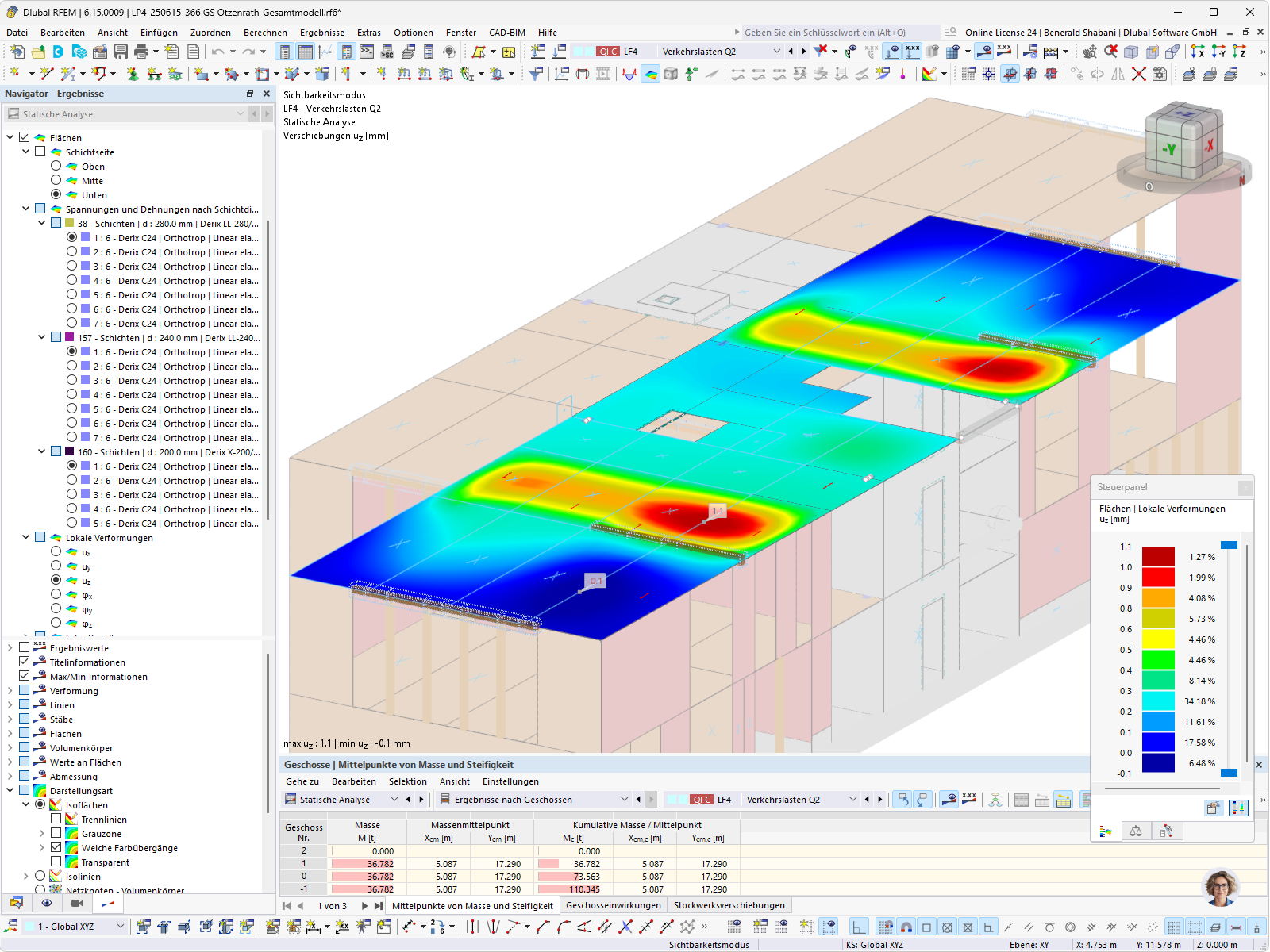

Farbdarstellung der Verschiebungen uz unter Verkehrslastfall Q2 bei der statischen Analyse einer Schuldecke in RFEM
Die Abbildung zeigt in RFEM die Ergebnisse der Verformungsanalyse uz [mm] einer Holzdecke im Lastfall LF4 – Verkehrslasten Q2. Die Farbdarstellung der lokalen Verformungen weist maximale Verschiebungen von 1,1 mm in den Deckenfeldern aus, während die Navigator-Struktur Schichten aus Derrix LL-280, Derrix C24 und Derrix X-200 auflistet. Im Steuerpanel sind die Prozentwerte der Verformungsklassen den farblich abgestuften Bereichen zugeordnet. Unter dem Fenster sind die Massen und Mittelpunkte von Masse und Steifigkeit je Geschoss tabellarisch aufgeführt, darunter eine kumulative Masse von 110,345 t. Die Analyse gehört zum Gesamtmodell GS Otzennath der Grundschule. © Baues + Partner
Verwendet in
3D-Modell
Kein Download möglich
Kundenprojekt / Nur Ansicht
Mehr über 3D-Modell
Spezifikationen
| Anzahl Knoten | 613 |
| Anzahl Linien | 881 |
| Anzahl Stäbe | 99 |
| Anzahl Flächen | 181 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 21 |
| Anzahl Lastkombinationen | 1328 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 767.924 t |
| Abmessungen (metrisch) | 10.030 x 11.870 x 33.930 m |
| Abmessungen (imperial) | 32.91 x 38.94 x 111.32 feet |
