RFEM-Modell der Grundschule in Hybridbauweise

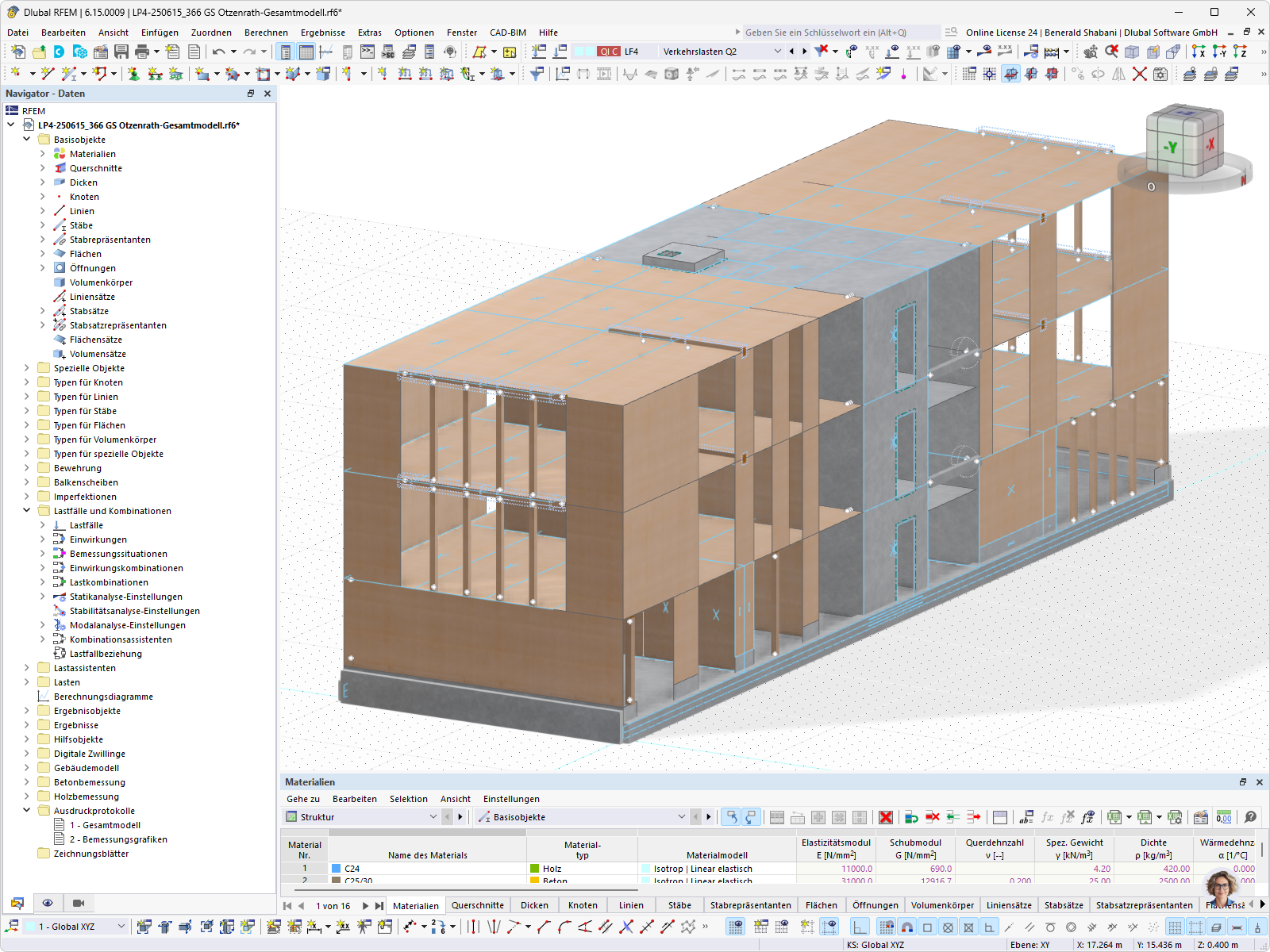

3D-Tragwerksmodell einer Grundschule in Hybridbauweise mit Holzdeckenelementen, Betonkernen und Aussteifungswänden in der Software RFEM dargestellt
Das RFEM-Modell zeigt das Gesamtbauwerk der Grundschule Otzenrath (LP4-250615_366) als dreigeschossiges Gebäude in Holz-Beton-Hybridbauweise. Das Modell enthält Holzdeckenelemente, rote Aussteifungswände, Ortbetonbauteile sowie einen Betonkeller als Fundament. In der eingeblendeten Materialientabelle sind die Materialien C24, C25/30 und GL24c mit ihren Materialmodellen (isotrop, linear elastisch) sowie den Kennwerten wie Elastizitätsmodul, Schubmodul und Querdehnzahl aufgelistet. Der Navigator strukturiert Basiselemente, Lastfälle, Einwirkungskombinationen sowie Statik- und Stabilitätsanalyse-Einstellungen. Der aktive Lastfall zeigt Verkehrslasten Q2. © Baues + Partner
Verwendet in
3D-Modell
Kein Download möglich
Kundenprojekt / Nur Ansicht
Mehr über 3D-Modell
Spezifikationen
| Anzahl Knoten | 613 |
| Anzahl Linien | 881 |
| Anzahl Stäbe | 99 |
| Anzahl Flächen | 181 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 21 |
| Anzahl Lastkombinationen | 1328 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 767.924 t |
| Abmessungen (metrisch) | 10.030 x 11.870 x 33.930 m |
| Abmessungen (imperial) | 32.91 x 38.94 x 111.32 feet |
