Globale Verformungen der Molino-Brücke in RFEM
Visualisierung der globalen Verformungen in mm für die Molino-Brücke, berechnet mit RFEM, mit Darstellung der maximalen Verschiebungen in der Ergebniskombination

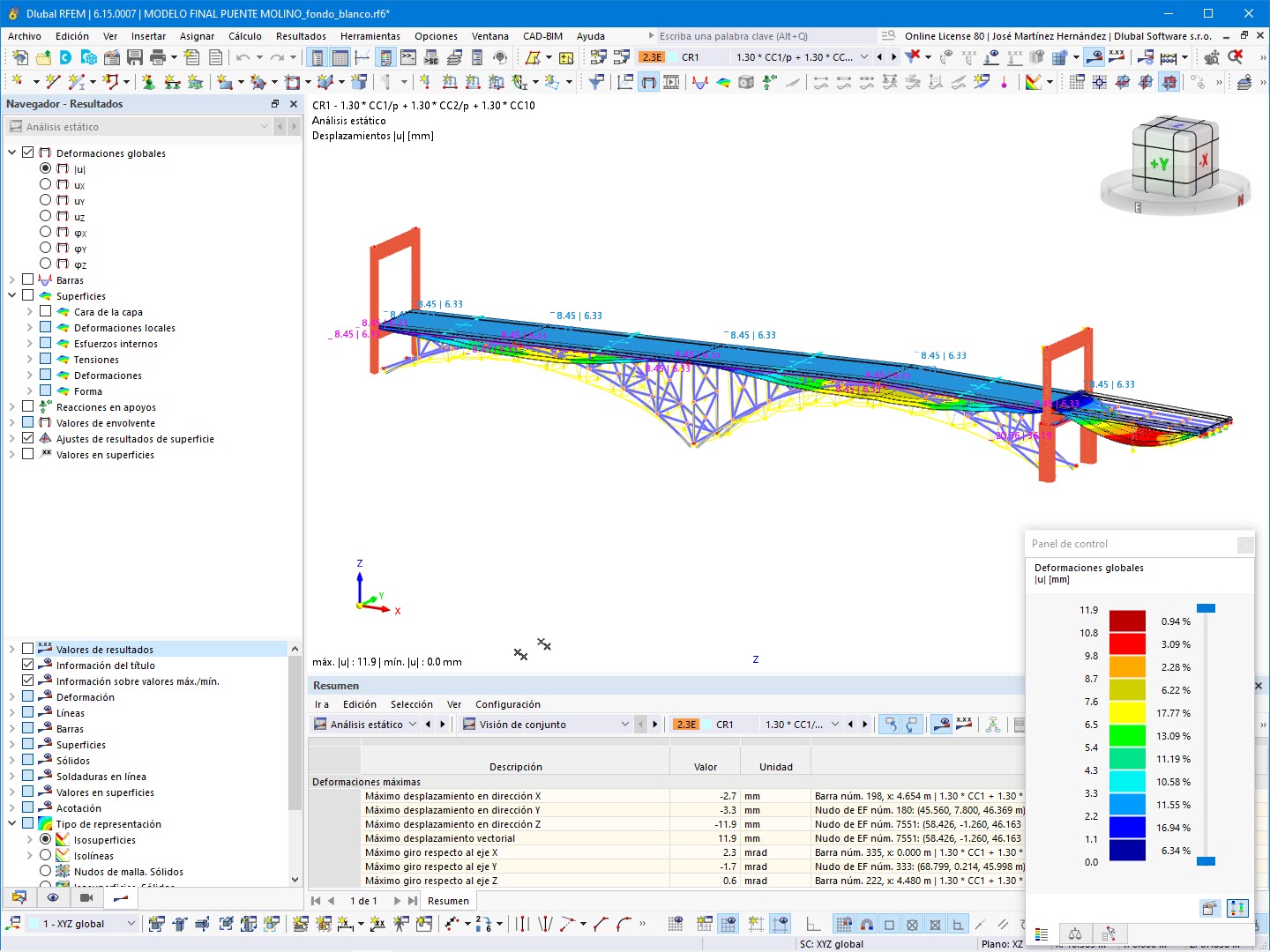

Das RFEM-Modell der Molino-Brücke zeigt die globalen Verformungen für die Ergebniskombination CR1, definiert als 1,30 * CC1/p + 1,30 * CC2/p + 1,30 * CC10. Die Isoliniendarstellung auf den Flächen zeigt eine maximale Verschiebung von 11,9 mm in Z-Richtung und eine maximale Vektorverschiebung von 11,9 mm. Die Übersichtstabelle listet die maximalen Verschiebungen in X-, Y- und Z-Richtung sowie die maximalen Drehungen um die X-, Y- und Z-Achsen in Bezug auf die entsprechenden Knoten und Stäbe auf. Der Steuerpanel zeigt die Farbskala für globale Verformungen in mm an. Der Ergebnisbrowser zeigt die aktiven Optionen für globale Verformungen, Lagerreaktionen und Flächenwerte an.
