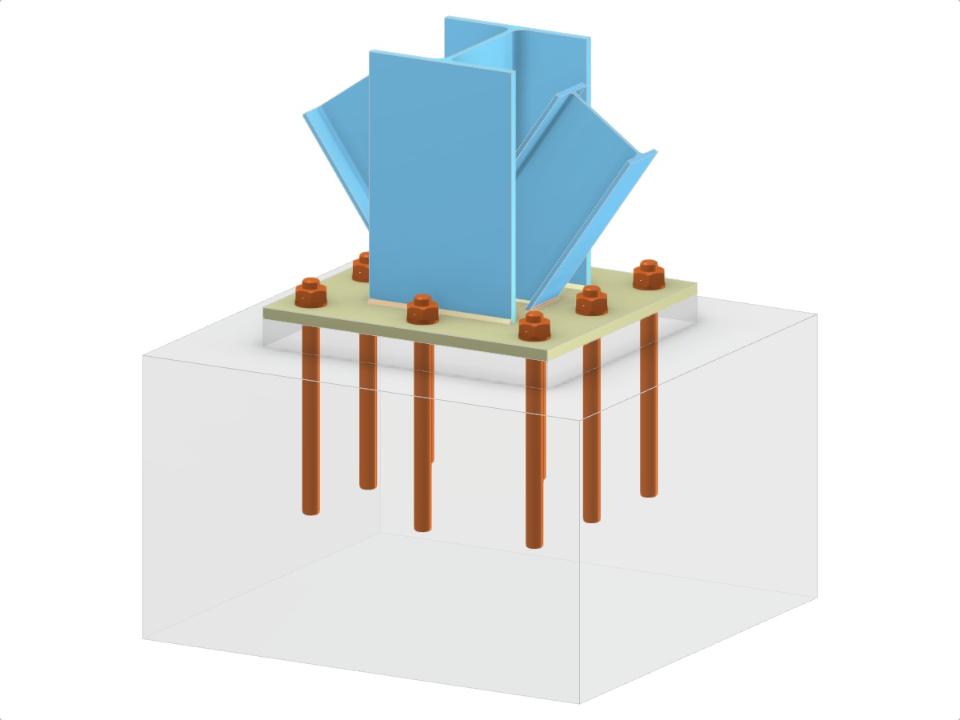

Dieses Strukturmodell zeigt die Verankerung einer I-Profil-Stütze zusammen mit zwei I-Profil-Diagonalen aus Vertikalverband. Die Verankerung erfolgt über eine Fußplatte sowie in den Beton eingelassene Ankerbolzen. Die Diagonalen sind mit der Fußplatte und dem Stützensteg verschweißt.
Stützenfuß mit zwei Diagonalen aus Vertikalverband
| Anzahl Knoten | 4 |
| Anzahl Linien | 3 |
| Anzahl Stäbe | 3 |
| Anzahl Flächen | 0 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 1 |
| Anzahl Lastkombinationen | 1 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 0,122 t |
| Abmessungen (metrisch) | 1,400 x 1,000 x 0,000 m |
| Abmessungen (imperial) | 4.59 x 3.28 x 0 feet |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
