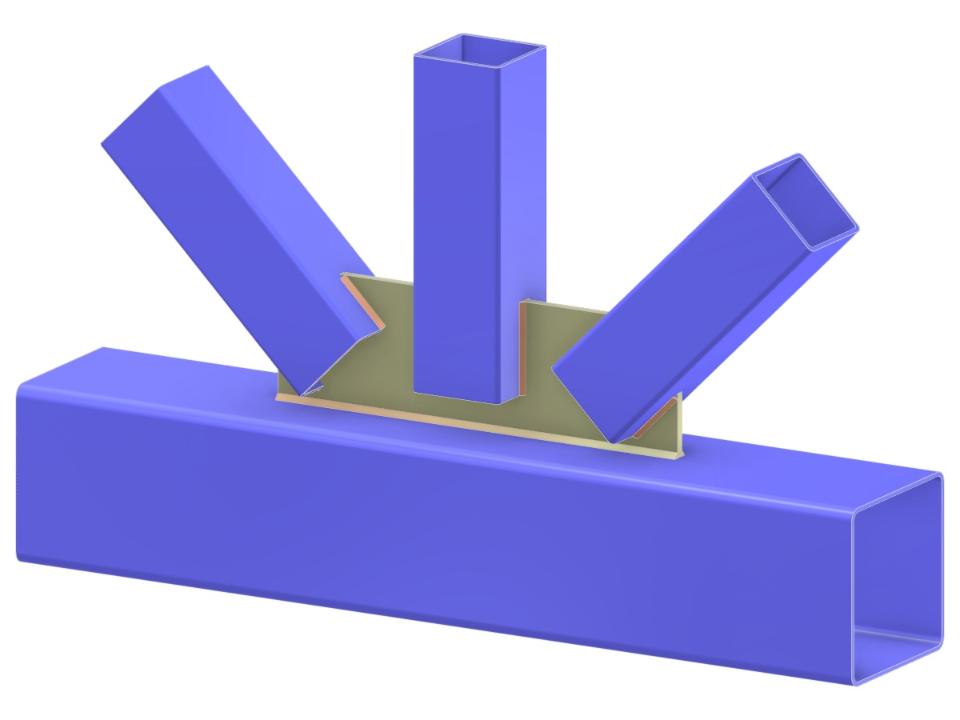

Dieses Tragwerksmodell zeigt einen Fachwerkträger mit Diagonalen und Vertikalen, die über ein geschlitztes Knotenblech am Gurt angeschlossen und an einem KT-Knoten verschweißt sind. Der Fachwerkträger verwendet Hohlprofile, insbesondere rechteckige Hohlprofile (RHS), die eine optimale Lastverteilung und Festigkeit gewährleisten. Es unterstreicht die effiziente Ausführung geschweißter Verbindungen im modernen Stahlbau.
Fachwerk KT-Knoten | Diagonalen- und Vertikalanschluss an Gurtstab mit Knotenblech
| Anzahl Knoten | 6 |
| Anzahl Linien | 5 |
| Anzahl Stäbe | 5 |
| Anzahl Flächen | 0 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 0 |
| Anzahl Lastkombinationen | 0 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 0,071 t |
| Abmessungen (metrisch) | 1,160 x 0,580 x 0,000 m |
| Abmessungen (imperial) | 3.81 x 1.9 x 0 feet |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
