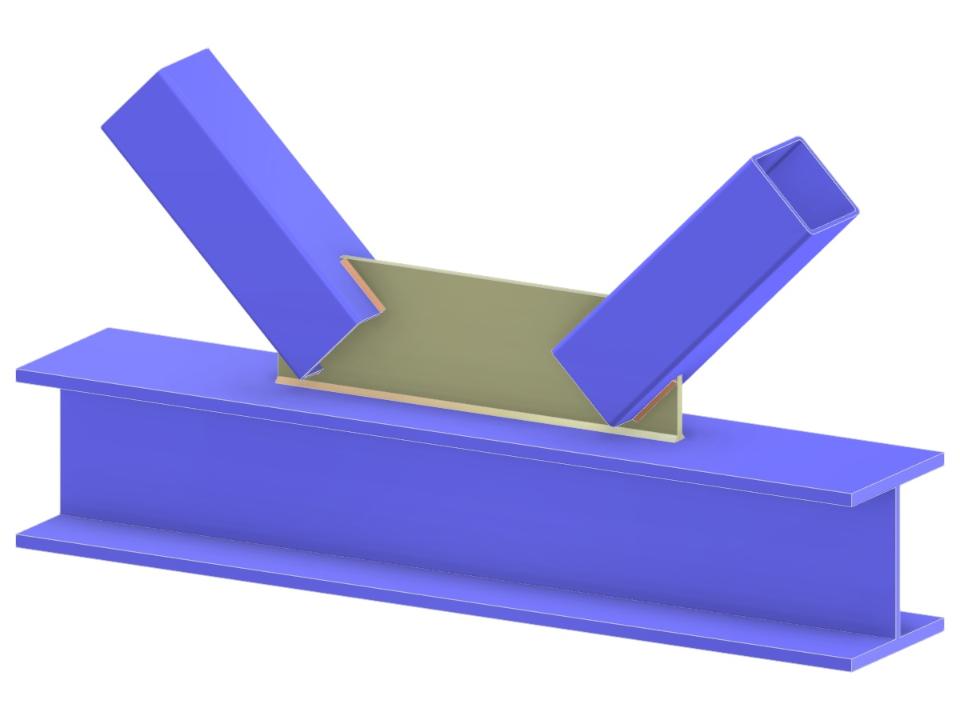

Dieses Modell veranschaulicht einen Fachwerkanschluss mit einem geschweißten K-Knoten und einem ausgeklinkten Knotenblech. Die Konstruktion verwendet Hohlprofile, speziell RHS-Profile an H-Profil. Es demonstriert fachgerecht die strukturelle Konfiguration zur effizienten Kraftübertragung am Knotenpunkt von Diagonalen und Gurtstäben.
Fachwerk K-Gelenk | Diagonalen-zu-Gurt-Verbindung über Knotenblech
| Anzahl Knoten | 5 |
| Anzahl Linien | 4 |
| Anzahl Stäbe | 4 |
| Anzahl Flächen | 0 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 0 |
| Anzahl Lastkombinationen | 0 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 0,103 t |
| Abmessungen (metrisch) | 1,160 x 0,450 x 0,000 m |
| Abmessungen (imperial) | 3.81 x 1.48 x 0 feet |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
