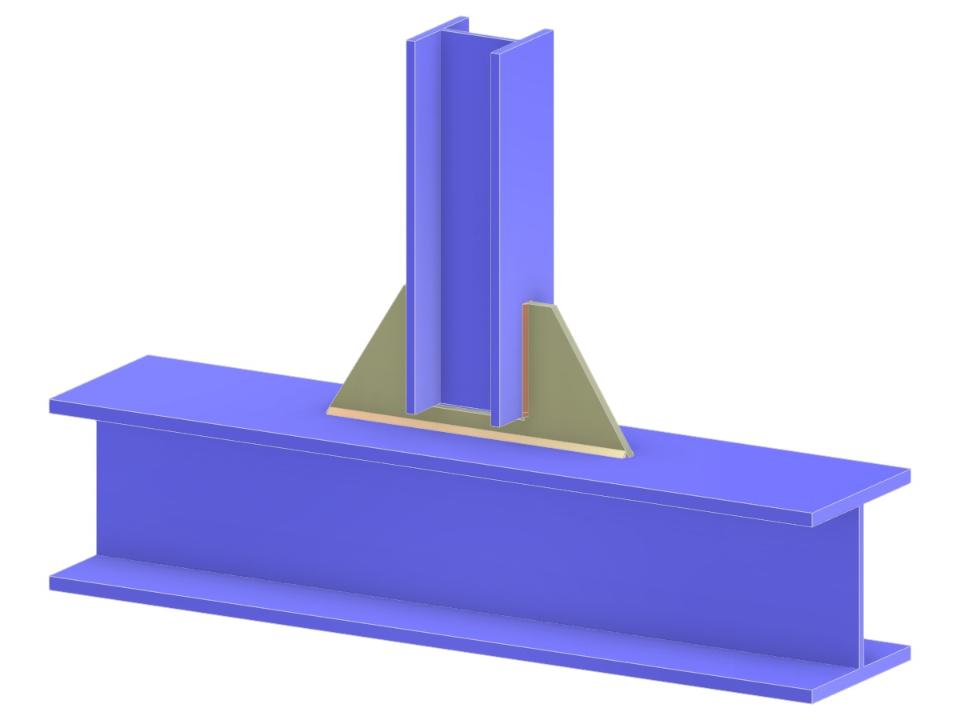

Dieses Modell konzentriert sich auf eine detaillierte Analyse eines Fachwerkknotens, bei dem ein vertikaler Stab über ein Knotenblech mit einem Gurt verbunden ist. Der Knoten umfasst eine geschweißte T-Konfiguration. Die Bemessung und Analyse der geschweißten Verbindung heben kritische Überlegungen für strukturelle Integrität und Stabilität in solchen Konfigurationen hervor.
Fachwerkknoten T-Stoß | Vertikaler Anschluss an Gurtstab mit Knotenblech
| Anzahl Knoten | 4 |
| Anzahl Linien | 3 |
| Anzahl Stäbe | 3 |
| Anzahl Flächen | 0 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 0 |
| Anzahl Lastkombinationen | 0 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 0,084 t |
| Abmessungen (metrisch) | 1,000 x 0,580 x 0,000 m |
| Abmessungen (imperial) | 3.28 x 1.9 x 0 feet |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
