Bemessung und Bewertung von punktgestützten Platten unter Verwendung verschiedener Berechnungsprogramme

Die Bachelorarbeit befasst sich mit der Bemessung von Stahlbetonplatten gegen Durchstanzen und vergleicht die Handberechnung nach der 1. und 2. Generation des Eurocodes mit den Ergebnissen der Software RFEM 6, SCIA Engineer 25 und FIN EC 2026. Während beide Normengenerationen zur gleichen Anzahl von Schubbewehrungselementen führen, weist die 2. Generation eine höhere Ausnutzung auf. Die Ingenieurprogramme ermöglichen im Vergleich zur Handberechnung einen wirtschaftlicheren Entwurf und die Analyse zeigt weiter, dass die Vergrößerung der Plattendicke zur Erhöhung der Tragfähigkeit beim Durchstanzen effektiver ist als die Vergrößerung der Stützenabmessungen.

Autor	Michaela Rotterová
Universität	ČVUT \| Fakultät für Tragwerk, Tschechische Republik

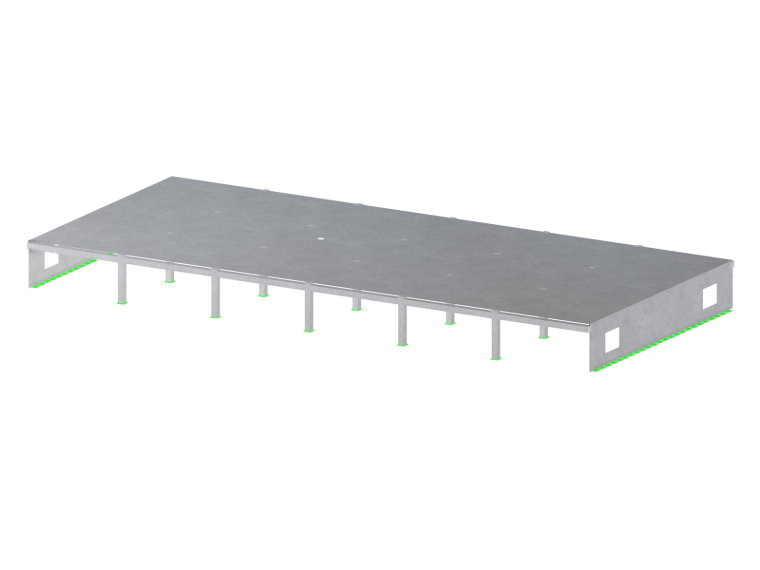

Analyse einer lokal gelagerten Stahlbetonplatte unter Verwendung der FEM in RFEM 6 mit Schwerpunkt auf dem stützengetragenen Durchstanzverhalten.

Bemessung und Bewertung von lokal aufgelagerten Betonplatten

Abstract

Abstract Diese Bachelorarbeit befasst sich mit der Bemessung und dem Nachweis von punktgestützten Stahlbetonplatten gegen Durchstanzen. Das Hauptziel ist der Vergleich verschiedener Methoden und Werkzeuge für den Durchstanznachweis und die Bemessung der Querkraftbewehrung, gefolgt von einer anschaulichen Analyse des Einflusses der Plattendicke und der Stützenabmessungen auf das Durchstanzen. Die Berechnungen werden an einer vorgegebenen Stahlbetonstruktur durchgeführt.

An dieser Konstruktion wird ein Vergleich der Handberechnung nach der ersten und zweiten Generation des Eurocodes (ČSN EN 1992-1-1) mit den Ergebnissen der Statiksoftware RFEM 6, SCIA Engineer 25 und FIN EC 2026 durchgeführt. Dabei zeigt sich, dass die resultierende Anzahl an Dübelleisten und Bolzen bei der Handberechnung nach der 1. und 2. Generation des Eurocodes (ČSN EN 1992-1-1) identisch ist, die Ergebnisse der Handauswertung nach der 2. Generation jedoch einen höheren Ausnutzungsgrad aufweisen. Dieser Unterschied ist auf den unterschiedlichen theoretischen Ansatz der beiden Normen zurückzuführen. Die Berechnung in der Statiksoftware wurde nur nach der ersten Generation des Eurocodes durchgeführt, da die zweite Generation noch nicht in den Programmen implementiert war. Ein Vergleich der Ergebnisse aus der Handberechnung (nach der 1. Generation des Eurocodes) und der Statiksoftware zeigt, dass mit der Software eine wirtschaftlichere Bemessung erzielt werden kann.

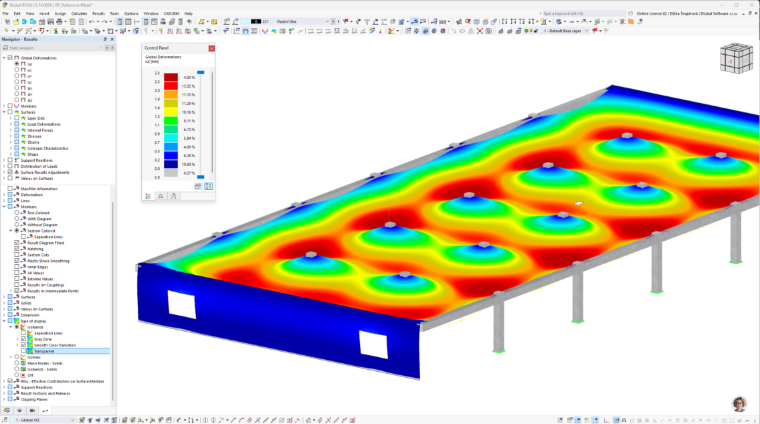

Darstellung der Ergebnisse der linear-elastischen Analyse der Deckenplatte im Programm RFEM 6.

Optimierung der Bewehrung in der Stahlbetondeckenplatte

Im nächsten Teil der Arbeit wurde eine Analyse zum Einfluss von Plattendicke und Stützenabmessungen auf die Durchstanztragfähigkeit von Bauteilen ohne Querkraftbewehrung durchgeführt. Die Ergebnisse zeigen, dass eine Erhöhung der Plattendicke, etwa durch Kapitellplatten, einen signifikanteren Einfluss auf die Tragfähigkeit hat als eine Vergrößerung der Stützenabmessungen.

Die Gesamtbewertung zeigt, dass Statiksoftware im Vergleich zum manuellen Verfahren Einsparungen bei der Querkraftbewehrung ermöglicht. Die anschauliche Analyse zeigt, dass die Anpassung der Plattendicke eine effektivere Lösung zur Erhöhung der Durchstanztragfähigkeit darstellt als die Vergrößerung des Stützenumfangs.

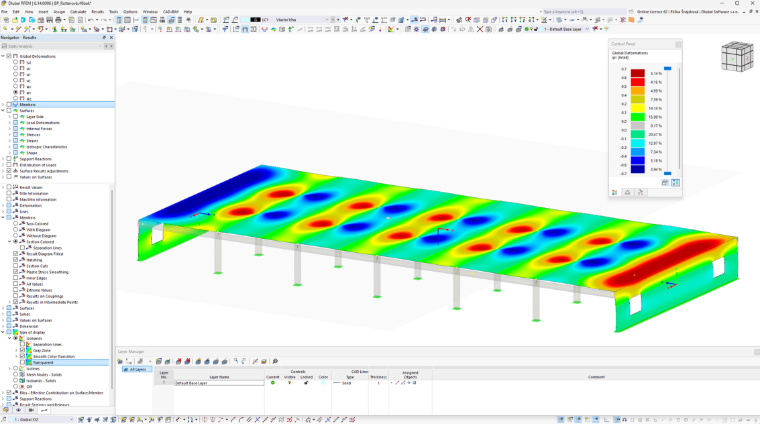

3D-Modell einer monolithischen Stahlbetonplatte mit Durchstanznachweis und Bewehrungsoptimierung nach RFEM 6.

Monolithische Stahlbetonplatte und Bewehrung

Diese Bachelorarbeit wurde für den Wettbewerb "Dlubal Talent ČVUT 2026" eingereicht.

Downloads

Kompletní bakalářská práce | Michaela Rotterová | 2026 (PDF)

24,83 MB

;
