Pro výrobu byl použit recyklovaný ocel XCarb od společnosti ArcelorMittal, vyrobený ve Francii. Výroba kruhů proběhla v dílnách společnosti VIRY.
Nosná konstrukce kruhů se skládá ze dvou závěsů a čtyř diagonálních tažených prutů. Ke stabilizaci bylo dodatečně použito osm lan. Zvláštní výzvou projektu bylo bezpečně upevnit přibližně 30 t těžkou ocelovou konstrukci na Eiffelovu věž, aniž by byla její stávající ocelová konstrukce změněna svařováním nebo vrtáním. Použité třecí svorky přenášejí síly výhradně pomocí kontaktu a tření. Tím mohla být historická nosná konstrukce Eiffelovy věže zachována.

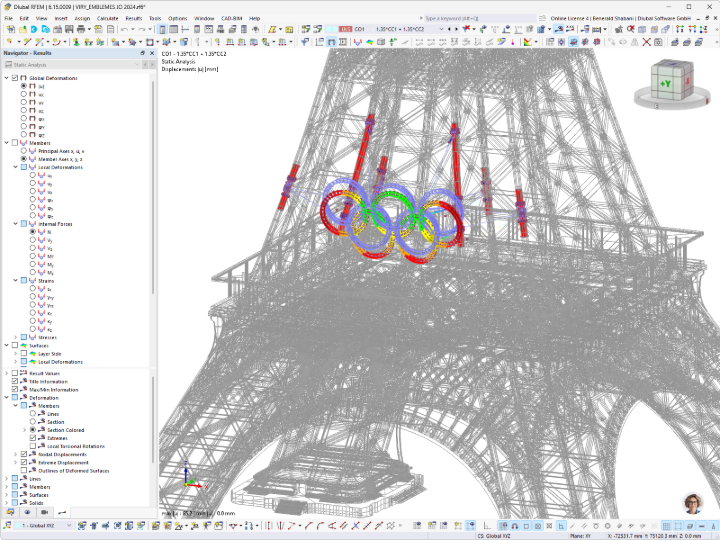

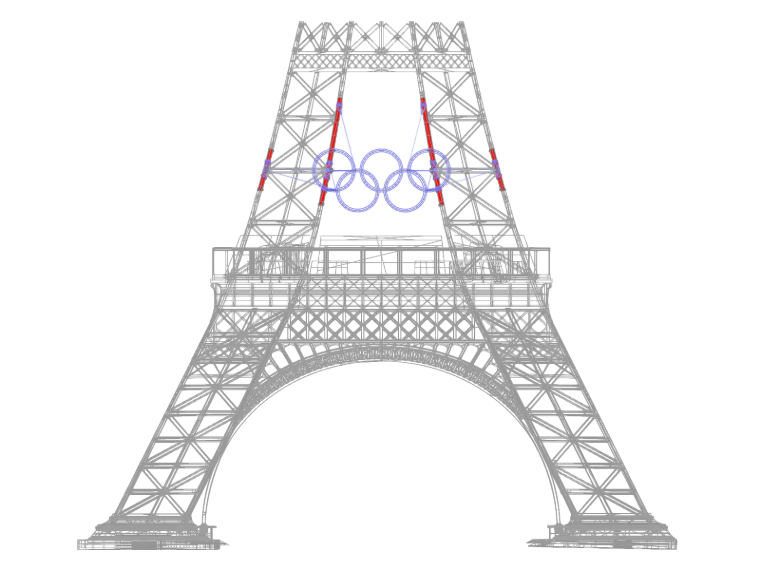

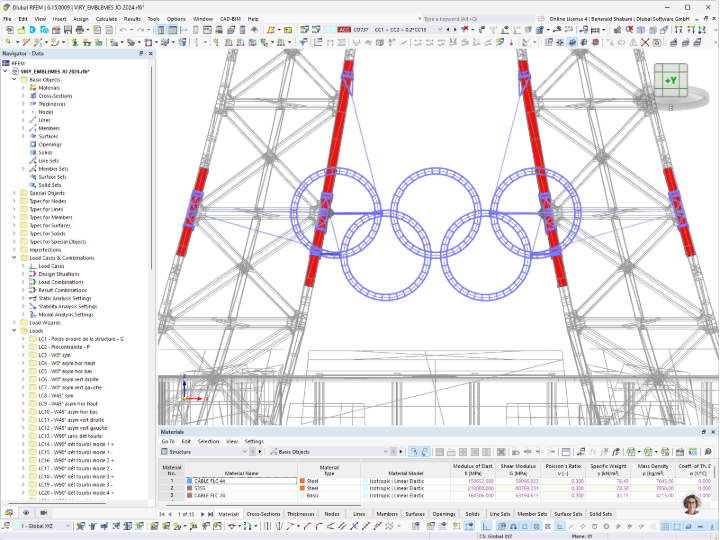

Po 3D skenování tlakových diagonál Eiffelovy věže byly přípojné oblasti modelovány v RFEM 6 od Dlubal Software. Kontaktní body mezi třecími svorkami a stávající konstrukcí byly přitom znázorněny odpovídajícím orientovanými nelineárními podporami. Pro posouzení a analýzu stability byly dodatečně použity prvkové lano. Pro průřezy speciálně přizpůsobené geometrii olympijských kruhů byly v RSECTION vytvořeny individuální tvary průřezů.
Podporové reakce a veličiny sil zjištěné ze statického modelu byly následně předány Centre Technique des Industries Mécaniques (CETIM). Tam proběhla mechanická kontrola stávající ocelové konstrukce Eiffelovy věže v oblasti přípojných bodů.
Projekt ukazuje, jak lze bezpečně upevnit dočasnou a zároveň mimořádnou ocelovou konstrukci na historické stavbě. Díky kombinaci 3D skenu, podrobného modelování a posouzení v RFEM 6, nelineárních podmínek podpor a individuálních průřezů mohla být únosnost a stabilita olympijských kruhů spolehlivě prokázána s ohledem na stávající konstrukci.
| Místo | Av. Gustave Eiffel, 75007 Paris, Francie |
| Dodavatel | ArcelorMittal France |
| Zástupce klienta | JM ROUECHE Conseil |
| Hlavní návrhář | T/E/S/S atelier d’ingénierie a INGELUX |
| Navrhování konstrukcí | VIRY FAYAT GROUP a T/E/S/S atelier d’ingénierie |
| Výrobce oceli | VIRY FAYAT GROUP |
